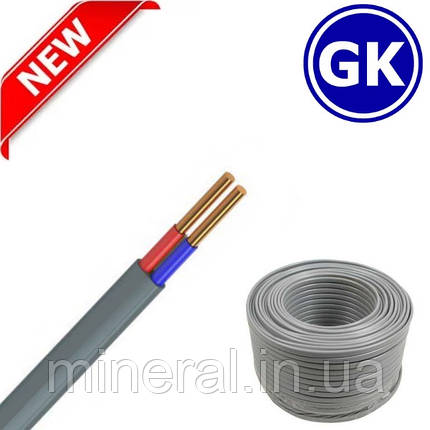

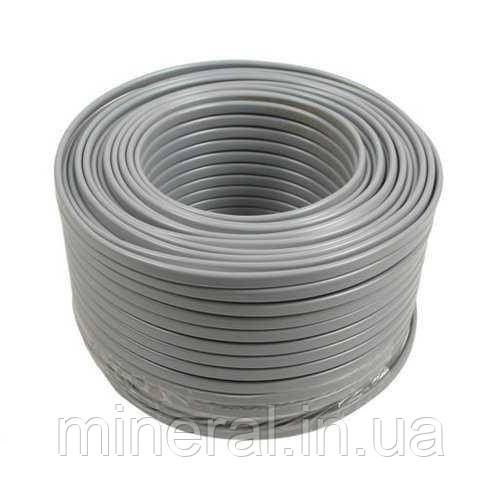

Кабель силовий ВВГ-Пнг-LS 2х2,5 GK / Плоский / Моноліт / Мідний / Для прокладення стаціонарної / ГОСТ

Кабель силовий мідний ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд "Гал-кат"



Кабель силовий в плоскому виконанні  ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд - це силові кабелі з мідними жилами, полівінілхлоридною ізоляцією і оболонкою, плоскі. Один з найбільш популярних типів кабелів як серед приватних споживачів, так і великих промислових і будівельних компаній.

Він виготовлений з мідних жил, кожна з яких має ізоляцію і покрита полівінілхлоридом, що не допускає горіння. Відмінною рисою цієї марки є укладання струмопровідних жил паралельно в одній площині, що у свою чергу зумовило сферу його використання.

Продукція підприємства "Гал-кат" створюється на сучасному устаткуванні європейського виробництва (Continuus - Properzi SpA). Так, заготівля мідна для волочіння (катанка)  ø 8.0 мм і ø 12.7 мм робиться методом гарячого плющення, а катанка безкиснева ø 8.0 мм, ø 12.5 мм і ø 20.0 мм - методом кристалізації на устаткуванні Rautomead (Шотландія). Струмопровідні жили і дроти робляться на устаткуванні NIEHOFF (Німеччина), SKET (Німеччина)

Купуючи кабельно-провідникову продукцію "Гал-кат" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.

• Кабель ВВГ-П зручний для прокладення під штукатуркою, ламінатом, шаром бетону, в поглибленнях гіпсокартону, в плінтусних кабельних каналах, трубах і кабельних лотках, для монтажу прихованої проводки і в місцях, де важлива економія простору. Використовується для прокладення проводки в квартирах і офісах, виробничих приміщеннях, в сухих каналах і тунелях, на спеціальних естакадах і у блоках. Може застосуються для монтажу в умовах агресивного середовища і на відкритому повітрі за умови застосування захисту від механічних ушкоджень.
• Існують кабелі ВВГ-П в оболонці з негорючого матеріалу ВВГ-Пнг і ВВГ-пнгд. Індекс "нг" означає, що оболонка кабелю не підтримує горіння. ВВГ-Пнг використовується найчастіше для економії простору при монтажі проводки в житлах. А також для монтажу розподільних щитів, вимикачів, освітлення, силових розеток, стаціонарних машин і верстатів. Застосовується для монтажу у вологих приміщеннях з опалювальними системами: кухнях, ванних кімнатах, саунах
• Позначення "нгд" вказує на те, що кабель ВВГ-Пнгд не підтримує горіння і виділяє мінімальну кількість диму і шкідливих газів при дії високих температур. Це особливо важливо при монтажі в громадських місцях з великим скупченням людей. ВВГ-Пнгд використовується також на спеціалізованих трансформаторних підстанціях, щитових і об'єктах з підвищеними вимогами до пожежної безпеки.
• Вказані модифікації кабелю не поширюють вогонь навіть при груповому прокладенні.

1. Токопровідна мідна жила:
   • у кабелів ВВГ-П однопроволочна кругла (ок) 1 класу гнучкості;
   • у кабелів ВВГ3-П багатопроволочна кругла (мк) 3 класу гнучкості;
   • у кабелів ВВГ5-П багатопроволочна кругла (мк) 5 класу гнучкості.
2. Ізоляція - полівінілхлоридний пластикат. Маркіровка ізоляції жил колірна. Кабелі випускаються з нульовою жилою блакитного кольору, при цьому в позначенні кабелю додають букву (N) або з жилою заземлення зелено-жовтого кольору при цьому в позначенні кабелю додають букву (РЕ). Ізольовані жили розташовані паралельно один одному;
3. Оболонка - полівінілхлоридний пластикат.

• Робоча температура експлуатації кабелю складає від - 50°C до +50°C. Допустима відносна вологість повітря до 98% при температурі не вище +35°C. Прокладення кабелю без додаткового підігрівання допустиме при температурі не нижче - 15°С.
• Мінімальний радіус вигину при монтажі має бути не менше 10 зовнішніх діаметрів кабелю. Тривало допустима температура нагріву жил при експлуатації не повинна перевищувати 70°С. При струмах короткого замикання кабель витримує 160°З, а в режимі перевантаження - 80°С.
• Термін служби ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд досягає 30 років. Гарантійний термін експлуатації 5 років.

Відсутність букви "А" вказує на те, що жили кабелю виконані з міді;

• перша В - ізоляція жил з ПВХ пластикату;
• друга В - полівінілхлоридна оболонка;
• Г - відсутній захисний шар;
• П - плоске виконання з паралельним розташування жил;
• "нг" - не підтримує горіння;
• "нгд /нг-ls" - не підтримує горіння, зі зниженим дымо- і газовиділенням.
