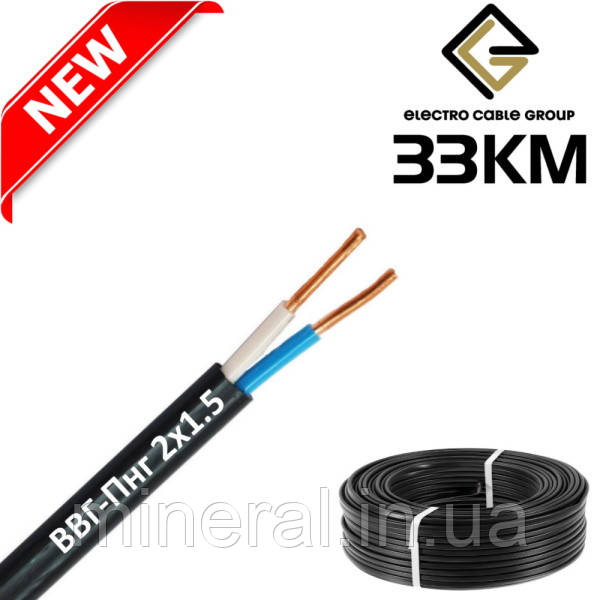

Кабель ВВГ-Пнг 2х1.5 ЗЗКМ, Плоский, Кабель силовий, Мідний, Моноліт, Для стаціонарного прокладення
Наберіть нас або напишіть нам: 063-761-75-61 (Viber), 097-488-53-28 (Viber), 631688673@ukr.net
Кабель силовий ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд – це силові плоскі кабелі з мідними жилами, полівінілхлоридною ізоляцією та оболонкою.
Призначені для передачі та розподілу електроенергії у стаціонарних установках на номінальну змінну напругу 660 і 1000 В частотою 50 Гц.
Використовуються для прокладання у сухих та вологих виробничих приміщеннях, на спеціальних естакади, у блоках, а також на відкритому повітрі, для монтування прихованої проводки під штукатуркою, в плінтусних каналах, трубах і кабельних лотках, а також у місцях, де важлива економія простору.
Одним з найбільш провідних виробників кабельно-провідникової продукції, у тому числі кабель ВВГ, Запорізький завод кольорових металів (ЗЗЦМ). Також він є монополістом по постачанню сировиною для виробництва КПП (катанки) в Україні. Бренд - Electro Cable Group, що дуже добре зарекомендував себе в Україні і за кордоном. Уся продукція цього заводу сертифікована і відповідає усім вимогам (Госту).
Купуючи кабельно-провідникову продукцію "Запорізького заводу кольорових металів" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.
- Кабель ВВГ має дуже широку сферу застосування. Його використовують для монтажу элетрооборудований : силових розеток, машин, верстатів і інших.
- Дроти можна використати і на вулиці (на горищі, в гаражі або підвалі), якщо унеможливити будь-яке механічне ушкодження і розтягування. Його прокладають в гофротрубах, блоках, кабельних естакадах, в порожніх каналах будь-яких будівельних споруд.
- Застосовуються при прокладенні у блоках, на спеціалізованих кабельних естакадах, можуть використовуватися в промислових приміщеннях, розподільних і освітлювальних пристроях, а також в звичайних житлах в якості електропроводки.
- Негорючий кабель можна використати і самостійно, і у вигляді пучків. Тут також важливо виключити яке-небудь механічне ушкодження. Температура довкілля при цьому має бути в межах від -40С до +50С.
У основі конструкції ВВГ мідні однодротяні або багатодротяні струмопровідні жили (клас 1, 2 ДСТУ EN 60228). Клас гнучкості жил залежить від їх перерізу і не передбачає використання цієї марки кабелю в тимчасових проводках і перенесеннях, які піддаються частим вигинам, що може призводити до переломів дротів. Число жил варіюється від 1 до 5, перерізом від 1,5 мм2 до 1000 мм2 для одиндротяного кабелю і від 1,5 мм2 до 300 мм2 - для багатодротяного.
- Струмопровідна жила мідна, одиндротяна кругла (ок) або багатодротяна кругла (мк), 1 або 2 класи гнучкості. У чотирижильних жилах кабелів з перерізом 70-240 мм2 можуть бути секторної форми (мс);
- Ізоляція - полівінілхлоридний пластикат. Маркіровка ізоляції жила кольорова (суцільна або смугова) або цифрова. Кабелі випускаються з нульовою жилою блакитного кольору, при цьому в позначенні кабелю додають букву (N) або з житлового заземлення зелено-жовтого кольору при цьому в позначенні кабелю додають букву (РЕ). Ізольовані жили багатожильних кабелів скручені в сердечника;
- Оболонка з полівінілхлоридного пластикату зниженої горючості
ТУ 31.3-31549003-007:2006
ТУ 31.3-31549003-016:2007
ДСТУ IEC 60502 1:2009
ДСТУ HD 21.4 S2
ДСТУ НД 603 S1
ВВГ, ВВГз, ВВГ3, ВВГ5 – ПБ 100000 000
ВВГнг, ВГЗГ, ВВГ3нг, ВВГ5нг - ПБ120000000
ВГГнгд, ВГЗД, ВВГ5нгд - ПБ123112 000
К-ть провідників і перетинів | Провідник | Габарити кабелю, розрахункові, мм |
Вага нетто, розрахун кова, кг/км |
Max струмове навантаження |
Конструкція основної жили |
||||
Опір основної жили при 20 °C, не більше, Ом/км |
Ном. діаметр провідника, мм |
H (висота) |
B (ширина) |
Повітря А |
Земля А | К-ть дротів, шт |
Номі нальний діаметр дротів, мм |
||
2х1 | 18,1 | 1,13 | 4,63 | 6,86 | 52 | * | * | 1 | 1,13 |
2х1,5 | 12,1 | 1,35 | 4,85 | 6,4 | 62,7 | 21 | 27 | 1 | 1,35 |
2х2,5 | 7,41 | 1,73 | 5,23 | 8,06 | 84,5 | 27 | 36 | 1 | 1,73 |
2х2,5+1,5 | 7,41 | 1,73 | 5,23 | 10,51 | 113 | 27 | 36 | 1 | 1,73 |
2х4 | 4,61 | 2,2 | 5,9 | 9,4 | 121,9 | 36 | 47 | 1 | 2,2 |
2х6 | 3,08 | 2,7 | 6,4 | 10,4 | 163,8 | 46 | 59 | 1 | 2,7 |
3х1 | 18,1 | 1,13 | 4,63 | 9,09 | 73,5 | * | * | 1 | 1,13 |
3х1,5 | 12,1 | 1,35 | 4,85 | 9,75 | 89,5 | 21 | 27 | 1 | 1,35 |
3х2,5 | 7,41 | 1,73 | 5,23 | 10,89 | 122 | 27 | 36 | 1 | 1,73 |
3х4 | 4,61 | 2,2 | 5,9 | 12,9 | 178,1 | 36 | 47 | 1 | 2,2 |
3х6 | 3,08 | 2,7 | 6,4 | 14,4 | 241 | 46 | 59 | 1 | 2,7 |
- Максимальна температура, що допускається при застосуванні кабелю ВВГ, - 70С. Він може працювати і в аварійному режимі, коли температура піднімається до 80С до 8 годин в день. В цілому кабель прослужить від 30 років, якщо він буде використаний за усіма правилами.
- Кабель має дуже широку сферу застосування при різних температурах довкілля, що становить від -50С до +50С. Якщо ви прокладаєте дріт на вулиці або в приміщенні, по стінах будівель, в тунелях, то температура довкілля має бути вища -15С.
- Для багатожильного кабелю допустимий радіус вигину складає 7,5 зовнішніх діаметрів, для одножильного - 10.
- В - полівінілхлоридна ізоляція;
- В - оболонка з полівінілхлоридного пластикату;
- Г - відсутність захисного покриву (броні);
- П - плоский, жили розташовані паралельно;
- "нг" - не підтримує горіння;
- "нгд (ls) " - не підтримує горіння, зі зниженим дымо- і газовиділенням.
Основні | |
---|---|
Виробник | Запорізький завод кольорових металів |
Країна виробник | Україна |
Гарантійний термін | 60 міс |
Длина в упаковке | 100 м |
Конструкція кабелю | Жорстка |
Термін служби | 30 років |
Тип дроту | Силовий |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 2 |
Матеріал ізоляції | Вініл |
Материал оболочки | Полівінілхлоридний пластикат |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Зовнішній діаметр | 7.2 мм |
Перетин жили | 1.5 кв.мм |
Скрутка жил | Ні |
Тип зовнішньої оболонки | Знижена горючість |
Форма перерізу | Прямокутна |
Колір ізоляції | Чорний |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -50 град. |
Маркування | |
Марка | ВВГ Пнг |
- Ціна: від 19,89 ₴/м
- Спосіб упаковки: Увага! Даний кабель поставляється кратно в бухті. Шматки відрізаються лише за передоплатою. Мінімальна сума передоплати 10% від вартості.
