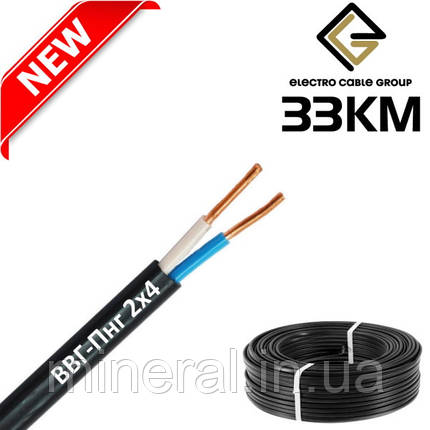

Кабель ВВГ-Пнг 2х4 ЗЗКМ, Плоский, Кабель силовий, Мідний, Моноліт, Для стаціонарного прокладення

Кабель силовий мідний ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд, ЗЗКМ

Кабель силовий ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд – це силові плоскі кабелі з мідними жилами, полівінілхлоридною ізоляцією та оболонкою.

Призначені для передачі та розподілу електроенергії у стаціонарних установках на номінальну змінну напругу 660 і 1000 В частотою 50 Гц.

Використовуються для прокладання у сухих та вологих виробничих приміщеннях, на спеціальних естакади, у блоках, а також на відкритому повітрі, для монтування прихованої проводки під штукатуркою, в плінтусних каналах, трубах і кабельних лотках, а також у місцях, де важлива економія простору.

Одним з найбільш провідних виробників кабельно-провідникової продукції, у тому числі кабель ВВГ, Запорізький завод кольорових металів (ЗЗЦМ). Також він є монополістом по постачанню сировиною для виробництва КПП (катанки) в Україні. Бренд - Electro Cable Group, що дуже добре зарекомендував себе в Україні і за кордоном. Уся продукція цього заводу сертифікована і відповідає усім вимогам (Госту).

Купуючи кабельно-провідникову продукцію "Запорізького заводу кольорових металів" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.

• Кабель ВВГ має дуже широку сферу застосування. Його використовують для монтажу элетрооборудований : силових розеток, машин, верстатів і інших.
• Дроти можна використати і на вулиці (на горищі, в гаражі або підвалі), якщо унеможливити будь-яке механічне ушкодження і розтягування. Його прокладають в гофротрубах, блоках, кабельних естакадах, в порожніх каналах будь-яких будівельних споруд.
• Застосовуються при прокладенні у блоках, на спеціалізованих кабельних естакадах, можуть використовуватися в промислових приміщеннях, розподільних і освітлювальних пристроях, а також в звичайних житлах в якості електропроводки.
• Негорючий кабель можна використати і самостійно, і у вигляді пучків. Тут також важливо виключити яке-небудь механічне ушкодження. Температура довкілля при цьому має бути в межах від -40С до +50С.

У основі конструкції ВВГ мідні однодротяні або багатодротяні струмопровідні жили (клас 1, 2 ДСТУ EN 60228). Клас гнучкості жил залежить від їх перерізу і не передбачає використання цієї марки кабелю в тимчасових проводках і перенесеннях, які піддаються частим вигинам, що може призводити до переломів дротів. Число жил варіюється від 1 до 5, перерізом від 1,5 мм2 до 1000 мм2 для одиндротяного кабелю і від 1,5 мм2 до 300 мм2 - для багатодротяного.

1. Струмопровідна жила мідна, одиндротяна кругла (ок) або багатодротяна кругла (мк), 1 або 2 класи гнучкості. У чотирижильних жилах кабелів з перерізом 70-240 мм2 можуть бути секторної форми (мс);
2. Ізоляція - полівінілхлоридний пластикат. Маркіровка ізоляції жила кольорова (суцільна або смугова) або цифрова. Кабелі випускаються з нульовою жилою блакитного кольору, при цьому в позначенні кабелю додають букву (N) або з житлового заземлення зелено-жовтого кольору при цьому в позначенні кабелю додають букву (РЕ). Ізольовані жили багатожильних кабелів скручені в сердечника;
3. Оболонка з полівінілхлоридного пластикату зниженої горючості

Нормативна документація:
ТУ 31.3-31549003-007:2006
ТУ 31.3-31549003-016:2007
ДСТУ IEC 60502 1:2009
ДСТУ HD 21.4 S2
ДСТУ НД 603 S1

Класифікаційне позначення кабелю за вимогою пожежної безпеки:
ВВГ, ВВГз, ВВГ3, ВВГ5 – ПБ 100000 000
ВВГнг, ВГЗГ, ВВГ3нг, ВВГ5нг - ПБ120000000
ВГГнгд, ВГЗД, ВВГ5нгд - ПБ123112 000

• Максимальна температура, що допускається при застосуванні кабелю ВВГ, - 70С. Він може працювати і в аварійному режимі, коли температура піднімається до 80С до 8 годин в день. В цілому кабель прослужить від 30 років, якщо він буде використаний за усіма правилами.
• Кабель має дуже широку сферу застосування при різних температурах довкілля, що становить від -50С до +50С. Якщо ви прокладаєте дріт на вулиці або в приміщенні, по стінах будівель, в тунелях, то температура довкілля має бути вища -15С.
• Для багатожильного кабелю допустимий радіус вигину складає 7,5 зовнішніх діаметрів, для одножильного - 10.

• В - полівінілхлоридна ізоляція;
• В - оболонка з полівінілхлоридного пластикату;
• Г - відсутність захисного покриву (броні);
• П - плоский, жили розташовані паралельно;
• "нг" - не підтримує горіння;
• "нгд (ls) " - не підтримує горіння, зі зниженим дымо- і газовиділенням.
