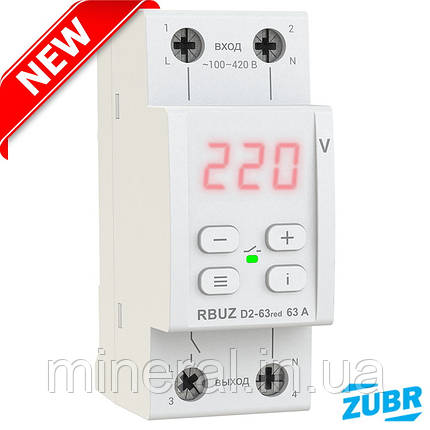

Реле контролю напружений ZUBR D2-63 RED (термо)

Сьогодні технології вирвалися далеко вперед, завдяки чому на ринку з'явилася величезна кількість різних видів електрообладнання, які значно полегшують життя людини і роблять її більш безпечною.

Реле напруги, або відсікач, служать для контролю напруги в електромережі. Дане обладнання захистить ваші прилади від стрибків струму, що може призвести до їх поломки. Захисне реле ідеально підійде для квартири, офісу, та інших приміщень.

ZUBR D2 red захищає обладнання від високого і низького напруги, а також від обриву нуля. При настанні аварійної ситуації реле напруги відключає навантаження, а при нормалізації включає назад. Дана серія D2 red є флагманським реле бренду: крім компактного корпусу шириною модуля його виділяє найбільша функціональність.

Захисне реле – це пристрій, який відстежує зміну напруги в мережі, і якщо воно не відповідає нормі, реле фаз відключає мережу. Реле напруги має такі переваги:

• Досить прийнятна ціна;
• Дане захисний пристрій від стрибків в мережі реагує моментально;
• Працює безшумно;
• Захищає обладнання від виходу з ладу.
• Затримка подачі навантаження до повної стабілізації напруги
• Енергонезависимый журнал аварійних ситуацій (запам'ятовує до 100 значень)
• Корпус з негорючого полікарбонату

Недолік тільки один: регулятори контролю напруги вимикають харчування, тому краще віддавати перевагу тим моделям реле напруги, які мають затримку перед включенням, адже багато чого устаткування не можна включати відразу ж після того, як воно було вимкнено.

• TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму, реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

• Ви можете активувати професійну модель затримки часу вимикання, щоб скоротити кількість відключень сучасного обладнання, яке працює стабільно при певних відхиленнях напруги живлення. Таким чином, застосування ProModel дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.

В основі створення режиму ProModel лежить крива «ITIC (CBEMA) Curve»:

Швидкість відключення навантаження за замовчуванням, і у випадку застосування моделі Професійної відключення

• Термодатчик всередині корпусу забезпечує безпеку і вимикає навантаження у разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому блимає написом «oht». Після зниження температури нижче 60 °С, пристрій включить навантаження і відновить роботу.
• Якщо захист спрацює більше 5 разів протягом доби, реле заблокується, щоб звернути увагу користувача на цю нестандартну ситуацію, поки температура всередині корпусу не стане нижче 60 °С («oht» перестане блимати) і не буде натиснута одна з кнопок. Якщо ви хочете дізнатися температуру датчика термозахисту: для цього під час перегріву натисніть кнопку «i», а, якщо перегріву вже немає, утримуйте кнопку «i» 21 секунду.

• Від заводу реле варто мінімальна затримка на включення навантаження 3 сек. В залежності від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 600 сек. Для чутливого до частих відключень напруги обладнання, наприклад, холодильників і кондиціонерів рекомендується встановлювати затримку включення 2-3 хв.
• Відповідно до заводських налаштувань затримка отсчетывается з моменту стабілізації напруги, в налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
• Для швидкого відновлення напруги у всьому будинку після аварійного спрацювання встановіть ZUBR R116y для холодильної техніки, вимогливою до тривалості затримки на включення. А для D2 зробіть таку затримку мінімальної.

• Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування захисту від перегріву).

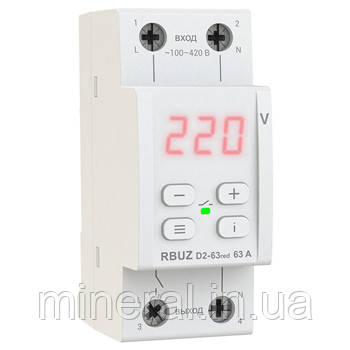

• У ZUBR D2 red дуже зручне стандартизоване підключення вхід-вихід, відсутня необхідність використання нульової клеми при підключенні. Параметри роботи пристрою здійснюється за допомогою всього лише трьох кнопок. Четвірна кнопка "i" призначена для перегляду журналу аварійних спрацьовувань і розшифровки абревіатур пунктів меню. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. Доступна можливість налаштування яскравості екрана індикатора в режимі очікування.

Реле напруги ZUBR D2 red дуже компактний, займає 2 стандартних модуля в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

Приклади монтажних схем на автоматиці Hager і Schneider

Бібліотека фігур Visio завантажити

1. Час відключення при провалі напруги

• Потрібна тим, чия мережа перевантажена потужним обладнанням або її недостатня якість і це призводить до частих осідань напруги і, як наслідок, частих спрацьовувань реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який реле буде вичікувати перед відключенням навантаження.
• Для правильного налаштування часу відключення необхідно керуватися даними до нього обладнання.
• Налаштоване таким чином час буде діяти тільки при зниженні напруги від 154 до 176 В (коли професійна модель включена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксоване (дивіться таблицю вище).

2. Регульований гістерезис по напрузі

• В случае, когда реле часто срабатывает, но возможности расширить границы срабатывания уже нет , а текущее напряжение в сети близко к выставленной границе и не стабильно есть смысл использовать гиситерезис как дополнительный инструмент для уменьшения количества срабатываний. Добавление гистерезиса дает возможность оптимизировать количество срабатываний, убедиться что напряжение стало стабильнее и меньше чем установленный предел. Оптимальные настройки пределов и гистерезиса по напряжению позволяют отсеять нестабильное напряжение близкое к установленным пределам.
• Логика работы работы реле с установленным гистерезисом: после срабатывания по пределу реле напряжения включит нагрузку, когда напряжение нормализуется до установленного предела и ещё дополнительно на величину гистерезиса.

3. Защита от частых срабатываний при нестабильной сети

• Ограничивает количество повторных срабатываний реле подряд, чтобы исключить пагубное их влияние на защищаемую технику. Без такой защиты чувствительное к частым срабатываниям оборудование, например, холодильник или кондиционер, могут выйти из строя. При достижении максимальго количества срабатываний подряд, сработает защита, реле заблокируется и нагрузка отключится пока пользователь не обратит внимание и не нажмет на одну из кнопок реле.

К частым срабатываниям реле может приводить:

— Отгорание нуля в сети.

— Сетевое напряжение близко к установленным пределам и не стабильно. В таком случае частоту срабатываний реле могут оптимизировать следующие настройки:

а) значения пределов срабатывания реле увеличить в соответствии с качеством сети так, чтобы защищаемое оборудование было терпимо к ним;

б) отрегулировать значение гистерезиса по напряжению.
