Трифазне реле напруги ZUBR D6-40 RED (червона індикація), Трифазне реле, Модульне, 106х85х66мм, Зубр

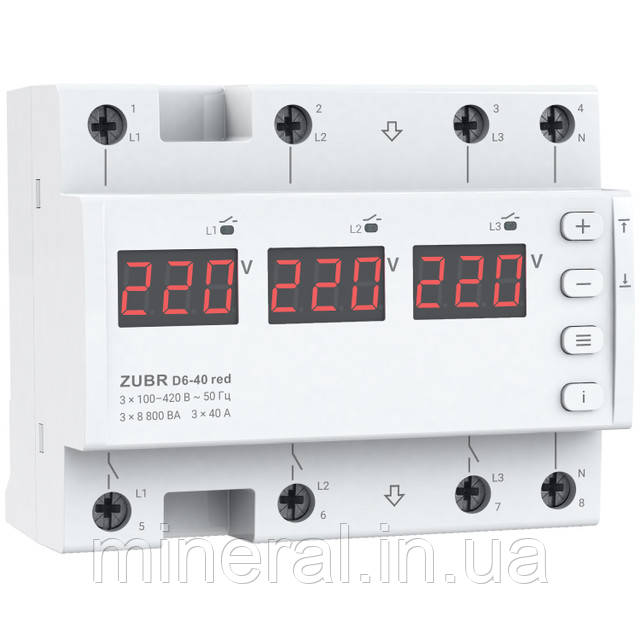

Реле напруги ZUBR D6-40 RED (червона індикація)

Сьогодні технології вирвалися далеко вперед, завдяки чому на ринку з'явилася величезна кількість різних видів електрообладнання, які значно полегшують життя людини і роблять її більш безпечною.

Реле напруги, або відсікач, служать для контролю напруги в електромережі. Дане обладнання захистить ваші прилади від стрибків струму, що може призвести до їх поломки. Захисне реле ідеально підійде для квартири, офісу, та інших приміщень.

Фінансово ZUBR D6 red вигідніше, ніж три однофазні реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

 Захисне реле – це пристрій, який відстежує зміну напруги в мережі, і якщо воно не відповідає нормі, реле фаз відключає мережу. Реле напруги має такі переваги:

• 2 режиму роботи. Може працювати як три однофазних реле в одному корпусі з незалежними налаштуваннями і як трифазне реле. Комутація здійснюється внутрішніми силовими реле, відповідно, додатково контактор, як в моделі ZUBR 3F, не потрібен.
• компактне серед аналогів, займає всього 6 модулів.
• Працює безшумно
• Досить прийнятна ціна
• Захищає обладнання від виходу з ладу
• Корпус з негорючого полікарбонату

Два режими роботи

• Реле напруги ZUBR D6 red призначене для захисту побутового та промислового електрообладнання (у т. ч. трифазних електродвигунів) і може працювати в режимах: однофазної або трифазного навантаження.
• В режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і в разі аварії на одній з фаз, буде вимкнена тільки аварійна фаза. В такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!
• В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!
• Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

• Фінансово ZUBR D6 red вигідніше, ніж три однофазні реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

Точність вимірювання і професійна модель вимикання навантаження

• ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.
• ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.
• Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

• Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
• Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
• Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
• Ви можете відключити екрани реле в режимі очікування, щоб комфортно використовувати реле в житловому приміщенні. У випадку аварії на будь-якій з фаз, екран не буде блимати.

Додаткова безпека обладнання, що захищається

У ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу захищається техніки за рахунок зменшення повторних спрацьовувань реле:

• регульоване максимальна кількість спрацьовувань захисту поспіль;
• регульований гістерезис по напрузі.

Журнал аварійних спрацьовувань

• Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напряжение при отключении реле или срабатывание термозащиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).
