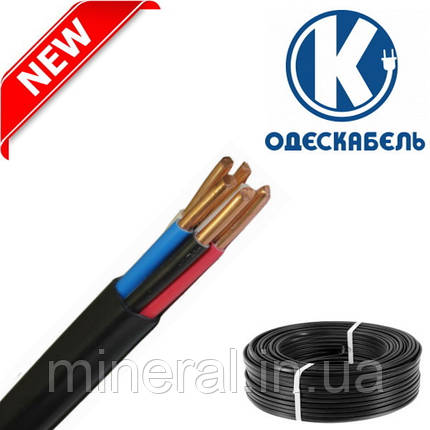

Кабель ВВГ-5*1,5 ОДЕСКАБЕЛЬ, Кабель силовий, Моноліт, Мідний, Круглий, Для стаціонарного прокладення
Кабель силової ВВГ - це один з найбільш популярних типів кабелів як серед приватних споживачів, так і великих промислових і будівельних компаній. Він виготовлений з мідних жил, кожна з яких має ізоляцію і покрита полівінілхлоридом, що не допускає горіння.
Одним з найбільш провідних виробників кабельно-провідникової продукції, у тому числі кабель ВВГ, Одеський кабельний завод (Одескабель), що дуже добре зарекомендував себе в Україні і за кордоном. Уся продукція цього заводу сертифікована і відповідає усім вимогам (Госту).
Інтернет магазин "МІНЕРАЛ" пропонує купити кабель ВВГ, ВВГ-П відомих українських виробників ОДЕСКАБЕЛЬ, ЗЗЦМ. Кабель цих виробників відповідає високим стандартам, підтверджений сертифікатами, перевірений часом і заслужив репутацію якісного і надійного в експлуатації продукту.
Купуючи кабельно-провідникову продукцію "Одеський кабельний завод" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.
- Кабель силовий з мідними жилами, з ізоляцією і оболонкою з полівінілхлоридного пластикату призначений для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 0,6 або 1 кВ частоти 50 Гц.
- Дроти ВВГ має дуже широку сферу застосування. Його використовують для монтажу элетрооборудований : силових розеток, машин, верстатів і інших.
- Дроти можна використати і на вулиці (на горищі, в гаражі або підвалі), якщо унеможливити будь-яке механічне ушкодження і розтягування. Його прокладають в гофротрубах, блоках, кабельних естакадах, в порожніх каналах будь-яких будівельних споруд.
- Негорючий кабель можна використати і самостійно, і у вигляді пучків. Тут також важливо виключити яке-небудь механічне ушкодження. Температура довкілля при цьому має бути в межах від -50С до +50С.
1) Струмопровідна мідна жила:
- у кабелів ВВГнг - одиндротяна кругла (ок) 1 класу гнучкості;
- у кабелів ВВГ3 - багатодротяна кругла (мк) 3 класи гнучкості;
- у кабелів ВВГ5 - багатодротяна кругла (мк) 5 класу гнучкості.
2) Ізоляція - полівінілхлоридний пластикат. Маркіровка ізоляції жил колірна. Кабелі випускаються з нульовою жилою блакитного кольору, при цьому в позначенні кабелю додають букву (N) або з жилою заземлення зелено-жовтого кольору при цьому в позначенні кабелю додають букву (РЕ). Ізольовані жили розташовані паралельно один одному;
3) Обмотка
4) Оболонка - полівінілхлоридний пластикат.
- Номінальна змінна напруга частоти 50 Гц: 0,66кВ, 1кВ, 3кВ, 6кВ
- Максимальна зміна частоти 50 Гц: 0,72кВ, 1,2кВ, 3,6кВ, 7,2кВ
- Випробовування змінного напруження частоти 50 Гц, 10 хв: 3кВ, 3,5кВ, 9,5кВ, 15кВ
- Максимальна робоча температура: +70°С
- Допустимої температури під час перевантаження: +90°С
- Максимальна температура при короткому замиканні протягом 4 сек: +160°С
- Температура навколишнього середовища:-50/+50°С
- Температура навколишнього середовища (для кабелів у холодості): -60/+40°С
- Температура навколишнього середовища (для кабелів з захисним шлангом з поліетилену): -60/+50°С
- Вологість повітря при +35 °С: 98%
- Монтаж при температурі, не менше: -15°С
- Радіус вигину кабелів, тобто зовнішніх діаметрів:
- Одножирних: 10
- Багатожирних: 7,5 - Термін служби: 30 років
- Гарантійний термін використання: 5 років
ТУ 31.3-05758730-024-2002;
ДСТУ EN 60228;
ДСТУ IEC 60502
ВВГ, ВВГ3, ВВГ5 – ПБ 100000 000;
ВВГнг, ВВГ3нг, ВВГ5нг - ПБ120000000;
ВВГнгд, ВВГ5нгд – ПБ123112000;
ВВГ3нгд – ПБ122110 000
Маркорозмір кабелю | Розрахункові зовнішні розміри кабелю, мм (довідкові) | Маса кабелю, кг/км (довідкова) |
ВВГ 1 х 1,5 (ож) | 4,98 | 38,8 |
ВВГ 1х 2,5 (ож) | 5,38 | 50,8 |
ВВГ 1 х 4 (ож) | 6,05 | 70,3 |
ВВГ 1 х 6 (ож) | 6,56 | 92,4 |
ВВГ 1 х 10 (ож) | 7,77 | 141,1 |
ВВГ 1 х 16 | 9,65 | 220,5 |
ВВГ 1 х 25 | 11,31 | 327,1 |
ВВГ 1 х 35 | 12,00 | 421,2 |
ВВГ 1 х 50 | 13,45 | 549,1 |
ВВГ 1 х 70 | 15,35 | 777,4 |
ВВГ 1 х 95 | 17,21 | 1038,6 |
ВВГ 1 х120 | 19,04 | 1303,4 |
ВВГ 1 х150 | 20,63 | 1583,6 |
ВВГ 1 х 185 | 22,43 | 1935,5 |
ВВГ 1 х 240 | 25,56 | 2544,7 |
ВВГ 2 х 1,5 (ож) | 7,56 | 71,3 |
ВВГ 2 х 2,5 (ож) | 8,36 | 95,4 |
ВВГ 2 х 4 (ож) | 10,30 | 148,2 |
ВВГ 2 х 6 (ож) | 11,32 | 194,1 |
ВВГ 2 х 10 (ож) | 13,74 | 295,4 |
ВВГ 2 х 16 | 16,30 | 430 |
ВВГ 2 х 25 | 20,01 | 665,6 |
ВВГ 2 х 35 | 21,20 | 850 |
ВВГ 2 х 50 | 24,70 | 1145,3 |
ВВГ 2 х 70 | 28,49 | 1607,5 |
ВВГ 2 х 95 | 32,21 | 2145 |
ВВГ 2 х 120 | 35,49 | 2674,9 |
ВВГ 2 х 150 | 38,66 | 3253,2 |
ВВГ 2 х 185 | 42,25 | 3958,3 |
ВВГ 2 х 240 | 48,12 | 5192,1 |
ВВГ 3 х 1,5 (ож) | 7,90 | 90 |
ВВГ 3 х 2,5 (ож) | 9,41 | 138,5 |
ВВГ 3 х 4 (ож) | 10,85 | 196,3 |
ВВГ 3 х 6 (ож) | 11,94 | 262,1 |
ВВГ 3 х 10 (ож) | 14,55 | 407,2 |
ВВГ 3 х 16 | 17,30 | 606,4 |
ВВГ 3 х 25 | 21,26 | 937,7 |
ВВГ 3 х 35 | 22,74 | 1223,8 |
ВВГ 3 х 50 | 26,25 | 1629,5 |
ВВГ 4 х 1,5 (ож) | 9,22 | 125,9 |
ВВГ 4 х 2,5 (ож) | 10,18 | 172 |
ВВГ 4 х 4 (ож) | 11,80 | 247 |
ВВГ 4 х 6 (ож) | 13,03 | 333,3 |
ВВГ 4 х 10 (ож) | 15,94 | 522 |
ВВГ 4 х 16 | 19,43 | 802 |
ВВГ 4 х 25 | 23,82 | 1238,2 |
ВВГ 4 х 35 | 25,48 | 1618,3 |
ВВГ 4 х 50 | 28,98 | 2126,2 |
ВВГ 5 х 1,5 (ож) | 9,97 | 152,9 |
ВВГ 5 х 2,5 (ож) | 11,05 | 210 |
ВВГ 5 х 4 (ож) | 12,86 | 305,4 |
ВВГ 5 х 6 (ож) | 14,23 | 414,4 |
ВВГ 5 х 10 (ож) | 17,50 | 655,5 |
ВВГ 5 х 16 | 21,36 | 1006,8 |
ВВГ 5 х 25 | 26,23 | 1557,9 |
ВВГ 5 х 35 | 28,09 | 2024,3 |
ВВГ 5 х 50 | 32,01 | 2681,5 |
ВВГ 3 х 70 | 27,8 | 2197 |
ВВГ 3 х 95 | 32 | 2980 |
ВВГ 3 х 120 | 38 | 3850 |
ВВГ 3 х 150 | 39,1 | 4710 |
ВВГ 3 х 185 | 45 | 5940 |
ВВГ 3 х 240 | 52 | 7700 |
ВВГ 4 х 50 | 28,2 | 2060 |
- Максимальна температура, що допускається при застосуванні кабелю ВВГ, - 70С. Він може працювати і в аварійному режимі, коли температура піднімається до 80С до 8 годин в день. В цілому кабель прослужить від 30 років, якщо він буде використаний за усіма правилами.
- Кабель має дуже широку сферу застосування при різних температурах довкілля, що становить від -50С до +50С. Якщо ви прокладаєте дріт на вулиці або в приміщенні, по стінах будівель, в тунелях, то температура довкілля має бути вища -15С.
- Для багатожильного кабелю допустимий радіус вигину складає 7,5 зовнішніх діаметрів, для одножильного - 10.
- В - полівінілхлоридна ізоляція;
- В - оболонка з полівінілхлоридного пластикату;
- Г - відсутність захисного покриву (броні);
- "нг" - не підтримує горіння;
- "нгд (ls) " - не підтримує горіння, зі зниженим дымо- і газовиділенням.
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центра :
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електронную пошту:
631688673@ukr.net
Основні | |
---|---|
Виробник | Одескабель |
Країна виробник | Україна |
Гарантійний термін | 60 міс |
Длина в упаковке | 200 м |
Конструкція кабелю | Жорстка |
Термін служби | 30 років |
Тип дроту | Силовий |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 5 |
Матеріал ізоляції | Вініл |
Материал оболочки | Полівінілхлоридний пластикат |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Зовнішній діаметр | 9.9 мм |
Перетин жили | 1.5 кв.мм |
Скрутка жил | Так |
Форма перерізу | Кругла |
Колір ізоляції | Чорний |
Механічні характеристики | |
Максимальна робоча температура | 70 град. |
Мінімальна робоча температура | -50 град. |
Користувальницькі характеристики | |
Марка | ВВГ |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Увага! Даний кабель поставляється кратно в бухті. Шматки відрізаються лише за передоплатою. Мінімальна сума передоплати 10% від вартості.
