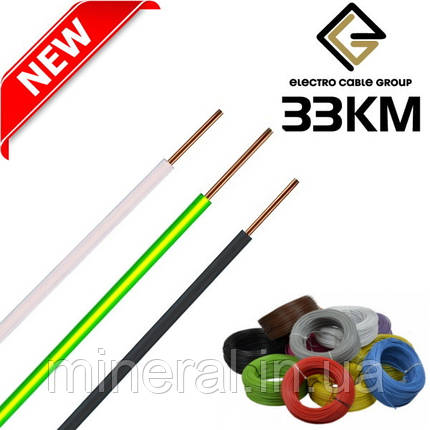

Провід ПВ-1 16 ЗЗЦМ / Мідний / Монолітна жила / Дріт монтажний / Дріт одножильний / ГОСТ
Монтажний дріт ПВ- 1 є категорією кабельної продукції, призначеною для фіксованого і гнучкого під'єднування різних електроустановок, підключення автоматів, а також з'єднання компонентів радіоапаратури. Самими популярним в монтажних дротів являються ПВ- 1 Перерізом 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95 мм2. Для цього заводи роблять такі дроти у великих кількостях. Заводи маркірують кабель по-різному: Одескабель, МЕГА-КАБЕЛЬ, ЗЗЦМ, Укр-кабель, Майстер кабель. Відмінності в маркіровці дротів від різних виробників не означає що це різні продукти, і за технічними властивостями не відрізняються, вони виготовлені за єдиними стандартами (ГОСТ і Тих. умови). Але в кожній компанії своя цінова політика і різні шляхи збуту. У інтернет магазині mineral.in.ua представлені монтажні дроти від виробника, під торговою маркою "ЗЗЦМ"
Купуючи кабельно-провідникову продукцію "Запорізького заводу кольорових металів" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.
- Провід призначено для електричних установок при стаціонарній прокладці в освітлених і потужних мережах, а також для монтажу електрообладнання, машин і станків на номінальні навантаження до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійне напруження до 1000 В. Прокладається у сталевих трубах, порожній каналах будівельних конструкцій, на лотках і д.
- Часто провід ПВ-1 Прокладають у місцях додатковий захист від пошкоджень, таких, як пластмасові або сталеві труби, гнучкий металорукав.
- Кабель ПВ-1 використовується у тих місцях, де температура становить від -50С до +70C. Крім того, провод чудово переносить високу вологість повітря, як, наприклад, 100% при температурі +35C. Жили можуть нагріватися до +70C у аварійному режимі. Проведення стійке до негативного впливу плісені та різних шкідників грибів.
- Монтажний кабель легко переносить механічні пошкодження, вигини, вібрації. Крім того, він є пожежником.
- Монтаж повинен проводитися при температурі максимум - 15S без додаткового прогрівання. Радіус вигину має дорівнювати не менше 5 діаметрів дроту. При правильному монтажу і використанні провід прослужили щонайменше 15 років.
- Токопровідна однохвилична або багатопроволочена жила з мідної м'якої дроти біля дротів ПВ3 — 1 -2 класу гнучкості;
- Ізоляція з полівинилхлоридного пластикату. Проводи виробляються різними кольорами ізоляції, колір визначається при замовленні.
Монтажний дріт ПВ-1 зроблений з міді з із ізоляцією з полівінілхлориду. Основною особливістю кабеля є витримувати різні вигини та повороти, а також вібраційні навантаження.
- Провід Для електроприладів при стаціонарній прокладці в потужних мережах, а також для монтажу електрообладнання, машин, механізмів та машин.
- Провід з перерізом жив 0,5-1 мм2 призначено для внутрішнього монтажу на номінальний переріз 300/500 В, проводи перетином 1,5-400 мм2 – загальне призначення на номінальне напруження до 450/750 У частотою до 400 Гц або постійне напруження до 1000 В.
- Провід марки ПВ-1 призначено для монтажу ділянок електричних цепей, де можливі вигини дроту.
К-ть провід ників і перетинів |
Провідник | Номіналь ный діаметр кабелю (провода) розрахунко вий, мм |
Вага нетто, розрахун кова, кг/км |
Max струмове навантаження |
Конструкція основної жили |
|||
Опір основної жили при 20 °C, не більше, Ом/км |
Ном. діаметр провідника, мм |
Повітря А | Земля А | К-ть дротів, шт |
Номі нальний діаметр дротів, мм |
|||
1х1 | 18,1 | 1,14 | 2,34 | 13,3 | 17 | 16 | 1 | 1,14 |
1х1.5 | 12,1 | 1,35 | 2,75 | 18,6 | 23 | 19 | 1 | 1,35 |
1х2.5 | 7,41 | 1,73 | 3,33 | 29,1 | 30 | 27 | 1 | 1,73 |
1х4 | 4,61 | 2,2 | 3,8 | 43,4 | 41 | 38 | 1 | 2,2 |
1х6 | 3,08 | 2,7 | 4,3 | 62 | 50 | 46 | 1 | 2,7 |
1х10 | 1,83 | 3,5 | 5,5 | 103,4 | 80 | 70 | 1 | 3,5 |
1х16 | 1,15 | 5,01 | 7,01 | 164,5 | 100 | 85 | 7 | 1,67 |
1х25 | 0,727 | 6,27 | 8,67 | 255,5 | 140 | 115 | 7 | 2,09 |
1х35 | 0,524 | 7,41 | 9,81 | 346,6 | 170 | 135 | 7 | 2,47 |
1х50 | 0,387 | 8,6 | 11,4 | 469,9 | 215 | 185 | 7 | 2,89 |
1х70 | 0,268 | 10,2 | 13 | 660,5 | 270 | 225 | 19 | 2,12 |
1х95 | 0,193 | 12 | 15,2 | 901,7 | 330 | 275 | 19 | 2,48 |
1х120 | 0,153 | 13,5 | 16,7 | 1118,3 | 385 | 315 | 37 | 2 |
1х150 | 0,124 | 15 | 18,6 | 1381,6 | 440 | 360 | 37 | 2,21 |
1х185 | 0,0991 | 16,8 | 20,8 | 1692,9 | 510 | - | 37 | 2,46 |
1х240 | 0,0754 | 19,2 | 23,6 | 2213,7 |
- Температура експлуатації кабелю: від -50 °С до +50 °С
- Відносна вологість повітря: до 100% при +35 °С
- Тривало допустима температура нагріву жил кабелів при експлуатації: +70 °С
- Мінімальний радіус вигину при прокладанні: для марки ПВ1: 10
- зовнішніх діаметрів кабелю для інших марок проводів: 5
- зовнішніх діаметрів кабелю Будівельна довжина кабелів: за узгодженням
- Термін служби: не менше 15 років
- Гарантійний термін експлуатації: 2 роки
- Монтаж кабелю повинен здійснюватися при температурі: не нижче -5 °С
- Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах, кабелі з діаметром понад 12 мм поставляються на дерев’яних барабанах.
ГОСТ 6323-79
ТУ 31.3-31549003-011:2007
ДСТУ IEС 60227-3:2004
ПВ3 - ПБ 1000 000
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центра :
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електронную пошту:
631688673@ukr.net
Основні | |
---|---|
Виробник | Запорізький завод кольорових металів |
Країна виробник | Україна |
Гарантійний термін | 24 міс |
Длина в упаковке | 100 м |
Конструкція кабелю | Жорстка |
Термін служби | 15 років |
Тип дроту | Монтажний |
Упаковка | Бухта |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -50 град. |
Конструктивні особливості | |
Материал оболочки | Полівінілхлоридний пластикат |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Перетин жили | 16 кв.мм |
Форма перерізу | Кругла |
Колір ізоляції | Білий |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Увага! Цей кабель поставляється кратно у бухті. Шматки відрізуються, тільки по передоплаті. Мінімальна сума передоплати 10% від його вартості.
