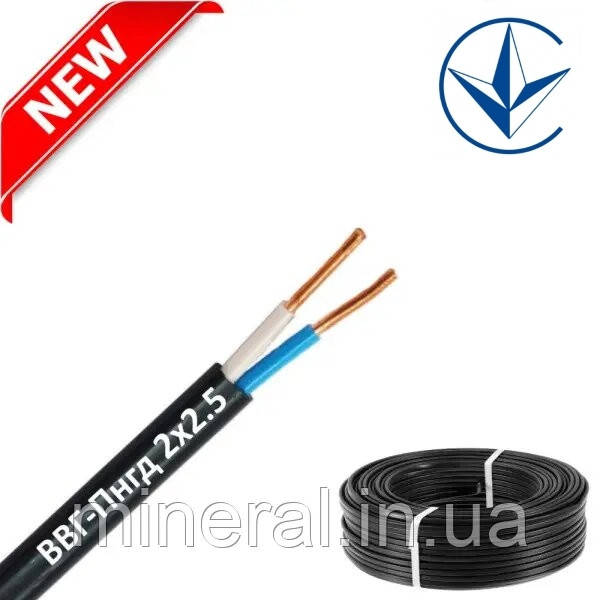

Кабель ВВГ-Пнгд 2х2,5 ЕСК, Кабель силовий, Плоский, Моноліт, Мідний, Бюджетний кабель
Кабель силовой ВВГ-П, ВВГ-Пнг, ВВГ-Пнгд - це кабелі силові з мідними жилами, полівінілхлоридною ізоляцією і оболонкою.
Призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 660 В і 1000 В частотою 50 Гц.
Застосовуються при прокладенні у блоках, на спеціалізованих кабельних естакадах, можуть використовуватися в промислових приміщеннях, розподільних і освітлювальних пристроях, а також в звичайних житлах в якості електропроводки. Прокладення в грунті допускається з використанням спеціального захисту.
Мінімальний термін служби 30 років
Гарантійний термін експлуатації 5 років
Мінімальний радіус вигину, Dн Одножильний кабель: 10 × Dн, Багатожильний кабель: 7,5 × Dн
Діапазон температур монтаж: не нижче - 15°З, експлуатація: від - 50°З до +50°З
- Використовується при прокладенні у блоках, на спеціалізованих кабельних естакадах, в промислових приміщеннях і приміщеннях з високою корозійною активністю, в розподільних і освітлювальних пристроях, а також для прокладення на відкритому повітрі. Особливу популярність Кабель силовой ВВГ здобув при прокладенні електропроводки в звичайних житлових будинках і адміністративних установах. Мідні жили пластичніші в порівнянні з алюмінієвими, не ламаються при частих перегинах, контакти надійніші, а електрична провідність більша. Завдяки цьому мідний дріт витримує великі навантаження ніж алюмінієвий при однаковому перерізі. Кабель силовой ВВГ має надзвичайно широку сферу застосування і лише відсутність шару броні робить небажаним його використання при прокладенні в землі. У разі потреби, прокладення в грунті можливе з використанням спеціального захисту.
- Високу затребуваність цієї марки кабелю зумовила його висока якість і великий діапазон типоразмеров.
- Існують різновиди виконання кабелю - ВВГнг і ВВГнгд. Індекс "нг" означає, що Кабель силовой не підтримує поширення горіння. А "нгд" - вказує, що оболонка кабелю виконана з негорючого ПВХ з пониженим виділенням токсичних речовин. Це особливо важливо в місцях з підвищеною вірогідністю займання, в сухому середовищі і умовах дії високих температур. ВВГнг часто використовується в дерев'яних будовах, гіпсокартонних конструкціях, підвісних стелях, у ванних кімнатах, лазнях і саунах. ВВГнгд популярний для прокладення в квартирах і будинках, застосовується в кінотеатрах, торгових центрах і інших громадських місцях, на трансформаторних підстанціях, щитових і інших об'єктах з підвищеними вимогами до пожежної безпеки.
У основі конструкції ВВГ мідні одиндротяні або багатодротяні струмопровідні жили (клас 1, 2 ДСТУ EN 60228). Клас гнучкості жил залежить від їх перерізу і не передбачає використання цієї марки кабелю в тимчасових проводках і перенесеннях, які піддаються частим вигинам, що може призводити до переломів дротів. Число жил варіюється від 1 до 5, перерізом від 1,5 мм2 до 1000 мм2 для одиндротяного кабелю і від 1,5 мм2 до 300 мм2 - для багатодротяного.
Жили покриті полівінілхлоридним пластикатом і у багатожильних кабелях скручені в сердечника. Для безпеки і простоти монтажу ізоляція жил має відмітну колірну або цифрову маркіровку. Загальна оболонка кабелю також виконана з ПВХ пластикату.
- Кабелі ВВГ, ВВГнг, ВВГнгд призначені для експлуатації в стаціонарному стані при температурі довкілля від - 50°З до +50°З, відносній вологості повітря до 98% при температурі не вище +35°З, у тому числі і для прокладення на відкритому повітрі. Монтаж без попереднього підігрівання кабелю допускається при температурі не нижче - 15°С.
- Допустимий радіус вигину для багатожильних кабелів складає 7,5, а для одножильних - 10 зовнішніх діаметрів кабелю.
- Тривало допустима температура нагріву жил при експлуатації 70°З, максимально допустима температура при струмах короткого замикання 160°З, а допустимий нагрів жил кабелів в аварійному режимі не більше 80°С.
- Термін служби ВВГ, ВВГнг, ВВГнгд складає не менше 30 років, гарантійний термін експлуатації 5 років.
- В - полівінілхлоридна ізоляція;
- В - оболонка з полівінілхлоридного пластикату;
- Г - відсутність захисного покриву (броні);
- П - плоске виконання з паралельним розташування жив;
- "нг" - не підтримує горіння;
- "нгд" - не підтримує горіння, зі зниженим дымо- і газовиділенням.
ТУ У 27.3-39543889-005:2019;
ДСТУ 60502-1:2009
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центра :
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електронную пошту:
989733197@ukr.ne
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Длина в упаковке | 100 м |
Конструкція кабелю | Жорстка |
Термін служби | 30 років |
Тип дроту | Силовий |
Конструктивні особливості | |
Кількість жил | 2 |
Матеріал ізоляції | Вініл |
Материал оболочки | Полівінілхлоридний пластикат |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Перетин жили | 2.5 кв.мм |
Скрутка жил | Так |
Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
Форма перерізу | Прямокутна |
Колір ізоляції | Чорний |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -40 град. |
Користувальницькі характеристики | |
Категорія | Бюджетний кабель |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Увага! Даний кабель поставляється кратно в бухті. Шматки відрізаються лише за передоплатою. Мінімальна сума передоплати 10% від вартості.
