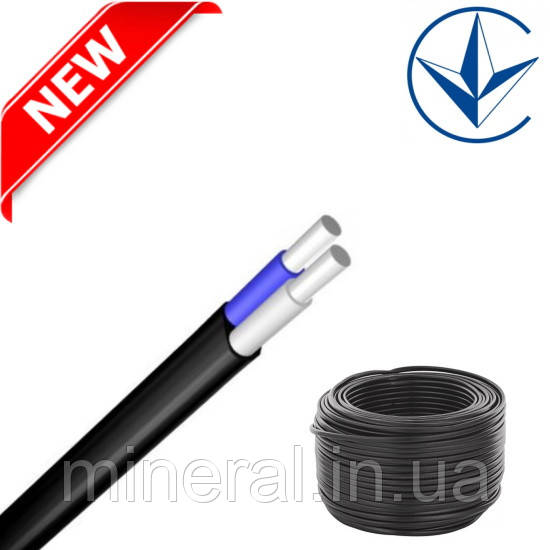

Кабель силовий АВВГ-П 2*4, Плоский, Моноліт, Алюміній, Бюджетний кабель

Кабель силовий АВВГ-П, АВВГ-Пнг, АВВГ-Пнгд

Кабель силовий АВВГ-П, АВВГ-Пнг, АВВГ-Пнгд – це силові кабелі з алюмінієвими струмопровідними жилами, полівінілхлоридною ізоляцією та оболонкою, плоскі.

Призначені для передачі та розподілу електроенергії у стаціонарних установках на номінальну змінну напругу 660 і 1000 В частотою 50 Гц.

Найчастіше використовуються у адміністративних та офісних будівлях і житлових приміщеннях у прихованій проводці та при одиночному прокладанні у прямокутних кабельних каналах відповідних розмірів. Для додаткового захисту використовують кабеленесучі системи – гофровані труби, короби та кабель-канали.

Купуючи кабельно-провідникову продукцію у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.

• Алюмінієвий плоский кабель найчастіше використовується для економії простору. Застосовується для передачі електроенергії у адміністративних, офісних і житлових приміщеннях у прихованій проводці під штукатуркою, ламінатом та інших місцях, що не дозволяють зробити великий жолоб для прокладання. При одиночній прокладці у прямокутних кабельних каналах відповідних розмірів, при прокладанні у колекторах, тунелях, шахтах та на естакадах, у сухих та вологих приміщеннях, спорудах промислового, комерційного, технічного та житлового призначення.
• Для побутового використання, як правило, застосовують кабель з абревіатурою «нг». Ці літери вказують на те, що при виробництві АВВГ-Пнг використано самозатухающий пластикат, що не розповсюджує горіння. Такий кабель застосовують у гіпсокартонних конструкціях та підвісних стелях. А також для монтажу вимикачів, розеток та інших стаціонарних машин і механізмів.
• У місцях громадського користування: кінотеатрах, торгівельних центрах, магазинах, медичних закладах та інших подібних місцях використовують кабелі з маркуванням «нгд». АВВГ-Пнгд – не поширює горіння та має знижений рівень виділення токсичного диму при пожежі. Покращені характеристики ізоляції дозволяють використовувати АВВГ-Пнг та АВВГ-Пнгд при прокладанні пучками.

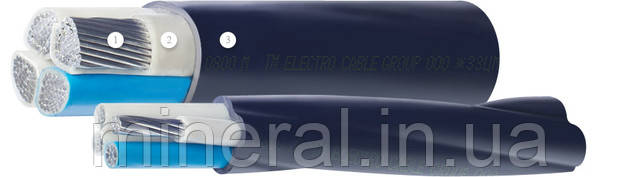

В основі конструкції АВВГ-П алюмінієві однодротові струмопровідні жили 1 класу гнучкості (клас 1 ДСТУ EN 60288). Жили розміщені в одній площині, паралельно одна одній. Їх ізоляція виконана за допомогою полівінілхлоридного пластикату і має колірне маркування. Наприклад, нульова жила має блакитний колір, а жила заземлення – жовто-зелений. Рідше зустрічається маркування цифровим способом. Ізольовані жили об’єднані спільною зовнішньою оболонкою також з ПВХ пластикату. Форма кабелю овальна.

1. АВВГ-П, АВВГ-Пнг, АВВГ-Пнгд призначені для експлуатації при температурі в межах від -50°C до +50°C.
2. Витримують вологість до 98% при температурі не вище +35°С.
3. Монтажні роботи можна проводити при температурі до -15°C, якщо температура нижча, кабель необхідно попередньо підігріти.
4. Мінімальний радіус вигину при прокладанні має бути не меншим 10 найменших зовнішніх розмірів кабелю.
5. Температура тривалого нагріву дротів кабелю 70°С, у разі короткого замикання 160°С, а в аварійному режимі 80°С.
6. Термін служби кабелів становить не менше 30 років, а гарантійний строк експлуатації 5 років.

• А – алюмінієва струмопровідна жила;
• В – полівінілхлоридна ізоляція;
• В – оболонка з полівінілхлоридного пластикату;
• Г – відсутність захисного покриву («голий»);
• П – плоский, жили укладені паралельно;
• «нг» – не підтримує горіння;
• «нгд» – не підтримує горіння з низьким виділенням диму та газу під час пожежі.
