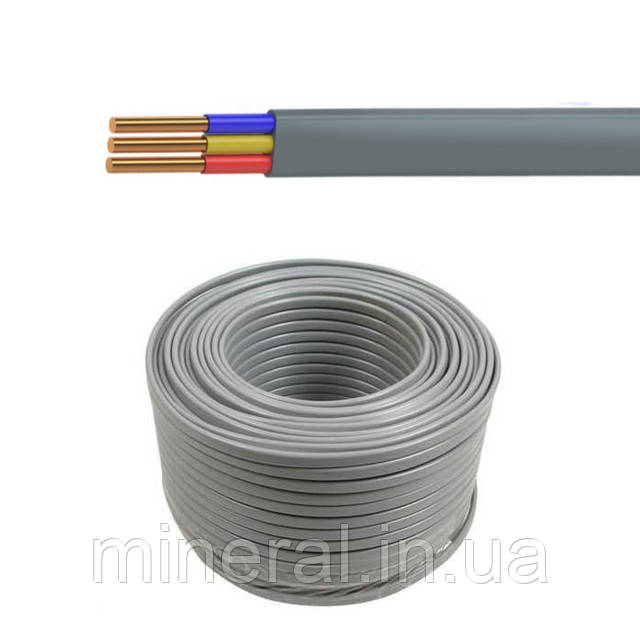

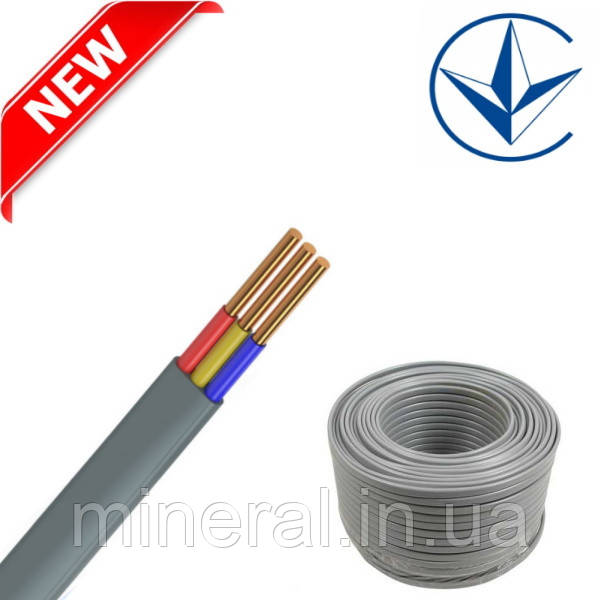

Кабель ВВП-1 3Х2,5 ЕСК / Плоский / Мідний / Моноліт / Дріт силовий / Для стаціонарного прокладення / ГОСТ

Дроти ВВП, ВВП нг, ВВП нгд

Дроти ВВП, ВВП нг, ВВП нгд - це дроти з мідними жилами, полівінілхлоридною ізоляцією і оболонкою. Призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 380/660 В або постійна напруга до 1000 В.
Призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу 380/660 В або постійна напруга до 1000 В.
Мінімальний термін служби 15 років
Гарантійний термін експлуатації 2 роки
Мінімальний радіус вигину, Dн 10 × Dн
Діапазон температур монтаж: до - 15°З / експлуатація: від - 40°З до +40°З

• Дріт ВВП застосовується для прокладення зовнішньої або внутрішньої електропроводки, монтажу електричних ланцюгів в стінах, пустотних каналах будівельних конструкцій, на дошках, в сирих і сухих приміщеннях, для монтажу освітлювальних і силових мереж. Завдяки плоскій формі, його також зручно розміщувати в штробах під штукатуркою і в кабельних каналах.
• За допомогою цього дроту також живлять электроконвекторы, світильники, стаціонарні електромашини, стабілізатори змінної напруги, розподільні щити і інше. ВВП використовується для стаціонарної установки і нерухомого монтажу машин, верстатів, механізмів, а також електроустаткування, за умови, що на дріт не діють механічні навантаження, відсутні скручування і розтягання.
• Буквені індекси в маркіровці ВВП вказують на його різновиди. Дріт з індексом "нг" не підтримує поширення горіння, що важливо при прокладенні в пожежонебезпечних зонах. А індекс "нгд" вказує на те, що дріт не підтримує горіння і має знижене дымо- і газовиділення.  ВВПнг і ВВПнгд використовуються для прокладення в умовах підвищених температур і для монтажу пучками.

По своїй конструкції ВВП - це двух- або трижильний дріт з мідною одиндротяною жилою (клас 1 ДСТУ EN 60228). Клас гнучкості жили вказує на те, що ВВП застосовується виключно в умовах стаціонарного і нерухомого прокладення.
Номінальний переріз кожної струмопровідної жили - 1,0-10 мм2. Як ізоляційний матеріал використовується полівінілхлоридний пластикат. А кожна ізольована жила додатково поміщена в оболонку з цього ж матеріалу. Жили розміщені паралельно, а не скручені, що надає дроту плоскої форми.
Для зручності монтажу ізоляція кожної жили має різний колір. Двожильний дріт виготовляється з жилами коричневого і синього кольору. А трижильний - складається з коричневої, синій і жовто-зеленою жив. Колір зовнішньої оболонки найчастіше білий або чорний.

1. ВВП, ВВПнг, ВВПнгд призначені для експлуатації в стаціонарному стані при температурі від - 40°З до +40°С. Монтаж дротів здійснюють при температурі не нижче - 15°С.
2. Радіус мінімального вигину при прокладенні не повинен перевищувати 10 найменших зовнішніх розмірів дроту.
3. Тривало допустима температура нагріву жил дротів при експлуатації +70°С.
4. Термін служби залежить від умов експлуатації (наявність вологи, пилу, попадання прямих сонячних променів, частоти перепаду температур) і складає не менше 15 років. Гарантійний термін експлуатації - 2 роки.

Мідна жила в маркіровці не позначається;

• У - полівінілхлоридна ізоляція;
• У - полівінілхлоридна оболонка;
• П - плоский, жили розташовані в одній площині паралельно один одному;
• "нг" - не підтримує горіння;
• "нгд" - не підтримує горіння, зі зниженим дымо- і газовиділенням.
