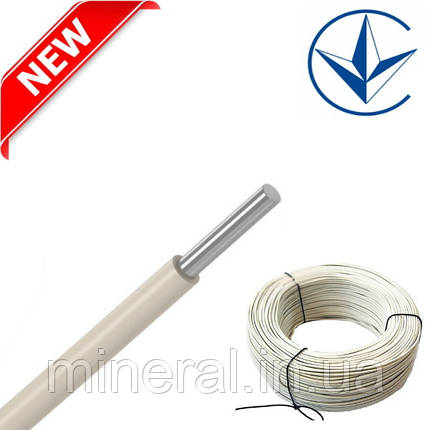

Провід АПВ 4, Кабель з алюмінієвою жилою, Полівінілхлоридною ізоляцією, Для електричних установок

Провода АПВ, АПВнгд

Дріт АПВ відноситися до дротів з алюмінієвою жилою і полівінілхлоридною ізоляцією. Він є одним з найбільш відомих і давно застосовується в промисловості.
Призначені для електричних установок при стаціонарному прокладенні в освітлювальних і силових мережах, а також для монтажу електроустаткування, машин, механізмів і верстатів на номінальну напругу до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В.
Мінімальний термін служби 15 років
Гарантійний термін експлуатації 2 роки
Мінімальний радіус вигину, Dн 10 × Dн
Діапазон температур монтаж: до - 15°З експлуатація: до - 50°З


• Використовується АПВ для електричних установок при стаціонарному прокладенні в освітлювальних і силових мережах. А також для монтажу електроустаткування, машин, механізмів і верстатів на номінальну напругу до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В. Застосовується для прокладення в сталевих трубах, порожнечах каналів будівельних конструкцій, на лотках, для монтажу електричних ланцюгів і мереж освітлення усередині приміщень. А також для прокладення силових ліній не схильних до переміщення. При виконанні зовнішньої проводки необхідно використати засоби захисту від механічних ушкоджень і ультрафіолетового випромінювання : лотки, короби і кабельні канали.
• У місцях з високою вірогідністю займання і в умовах підвищених вимог до пожежної безпеки використовують дріт АПВ з індексом "нгд". Його виготовляють з використанням особливого ПВХ зниженої пожароопасности з низькою димотворною здатністю. Дріт АПВнгд стійкий до поширення полум'я при прокладенні в пучках.

У основі конструкції дротів - алюмінієві одиндротяні або багатодротяні струмопровідні жили (клас 1, 2 ДСТУ EN 60228), перерізом від 2,5 - 240 мм2.

Технологія виготовлення АПВ різниться залежно від його перерізу. Як правило дроти перерізом до 16 мм2 випускаються з однією литою жилою відповідного перерізу. До цього типу-розміру дріт виходить досить гнучким і зручним в монтажі. Але зі збільшенням перерізу дріт, що складається з однієї моножили стає незручно використати при монтажі. З цієї причини дроти АПВ з номінальним перерізом 25 мм2 і більше випускають такими, що складаються з декількох дротів меншого перерізу, скручених між собою. Така технологія забезпечує АПВ і АПВнгд достатню гнучкість, знижуючи ризик поломки дротів при багатократних вигинах.

Ізоляція АПВ виготовлена з вінілу або як його ще називають ПВХ пластика. І зі збільшенням перерізу дроту збільшується і товщина його ізоляції.

АПВ може випускатися з суцільним фарбуванням або із забарвленням у вигляді двох смуг.

1. Дроти АПВ призначені для експлуатації при температурі довкілля не нижче - 50°З і відносній вологості повітря до 100% при температурі не вище +35°С.
2. Прокладення без попереднього підігрівання дроту допускається при температурі не нижче - 15°С.
3. Мінімальний радіус вигину при монтажі має бути не менш 10-кратного зовнішнього діаметру дроту.
4. Тривало допустима температура нагріву жил дроту при експлуатації +70°С.
5. Термін служби - 15 років. Гарантійний термін експлуатації - 2 роки.

• А – алюмінієва токопроводня жила;
• П - Провод;
• В – ізоляція з полівінілхлоридного пластикату;
• "нгд" - Не підтримуваний горіння, з зниженим димо- і газовиділенням.
