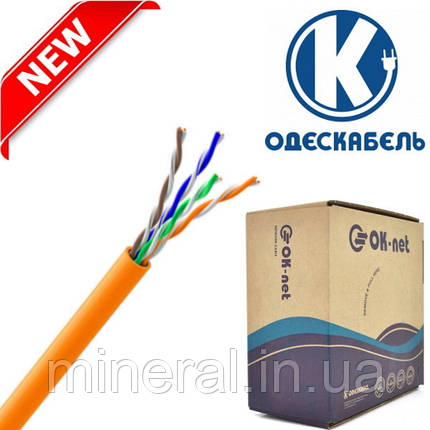

Кабель вита пара КПВонг-HF-ВП (350) 4*2*0,51 (UTP-cat.5e) LSZH/ Lan-кабель, Вогнетривкий, ОДЕСКАБЕЛЬ
- Кабель вита пара 4 пари для монтажу і застосування в закритих умовах (усередині приміщення). Вита пара є універсальним кабелем широкого застосування. Під час роботи в мережі, кабель розрахований для передачі сигналів з частотним діапазоном до 155 Мгц. Основа провідника складається з чистої міді, зовні кабель покритий оболонкою з полівінілхлориду. Діаметр розрізу кабелю - 0,51 мм, тип мережевого кабелю - UTP. В умовах експлуатації в мережі з постійним електричним струмом, вита пара може робити опір до 9,6 Ом/100 м. Кабель адаптований для роботи з усіма найбільш поширеними робочими інтерфейсами з можливістю трафіку передачі даних - 1 Гбіт/с.
- Зовнішня оболонка: LSZH (low - smoke, zero - halogen, - англ.) - що означає малодимний безгалогенный компаунд (матеріал).
- Купуючи кабельно-провідникову продукцію "ОДЕСКАБЕЛЬ" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Оболонка: ПВХ, LSZH або LSFRZH
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809 : 2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809 : 2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809 : 2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Параметр | Од. вим. | Значення |
Робоча ємність, не більше | нФ/км | 56 |
Електричний опір тпж постійному струму: - для тпж 0,51 мм, не більше - для тпж 0,50 мм, не більше |
Ом/км | 95 95 |
Омічна асиметрія жил у парі, не більше | % | 2 |
Електричний опір ізоляції, не менше | ГОм/км | 5 |
Номінальна швидкість поширення сигналу | % | 68 |
Модуль хвильового опору | Ом | |
- в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
Власне загасання, дБ/100 м, не більше | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
NEXТ, дБ, не менше | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
PS NEXТ, дБ, не менше | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
ELFEXТ, дБ, не менше | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Діаметр/розмір кабелю, мм | Упаковка | Розрахункова маса, кг/км |
49252 | КПВ-ВП (350) 4*2*0,51 (U/UTP-cat.5E) | ПВХ | 0,51 | 0,92 | 4,9 | коробка 305 м | 28,8 |
49220 | КПВонг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSOH) | LSZH | 0,51 | 0,92 | 4,9 | коробка 305 м | 29,5 |
7931089 | КПВнг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSFROH) | LSZFRZH | 0,51 | 0,92 | 4,9 | коробка 305 м | 29,5 |
49245 | КПВ-ВП (350) 4*2*0,50 (U/UTP-cat.5Е) | ПВХ | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,3 |
49234 | КПВонг-HF-ВП (350) 4*2*0,50 (U/UTP-cat.5E LSOH) | LSZH | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,5 |
49264 | КПВнг-HF-ВП (350) 4*2*0,50 (U/UTP-cat.5E LSFROH) | LSZFRZH | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,5 |
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центра :
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електронную пошту:
631688673@ukr.net
Основні | |
---|---|
Виробник | Одескабель |
Країна виробник | Україна |
Длина в упаковке | 305 м |
Конструкція кабелю | Моноліт |
Призначення | Для систем зв'язку |
Застосування | Для внутрішніх робіт |
Тип кабеля | Кручена пара |
Тип монтажу | Внутрішній |
Упаковка | Котушка |
Конструктивні особливості | |
Категорія витої пари | САТ5е |
Кількість жил | 8 |
Кількість пар | 4 |
Материал оболочки | LSZH |
Матеріал центральної жили | Мідь |
Наявність екрану | Ні |
Номінальний діаметр центральної жили | 0.51 мм |
Тип витої пари | UTP |
Тип зовнішньої оболонки | Вогнестійка |
Колір оболонки | Помаранчевий |
Механічні характеристики | |
Максимальна робоча температура | 60 град. |
Мінімальна робоча температура | -20 град. |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Увага! Даний кабель поставляється кратно в бухті. Шматки відрізаються лише за передоплатою. Мінімальна сума передоплати 10% від вартості.
