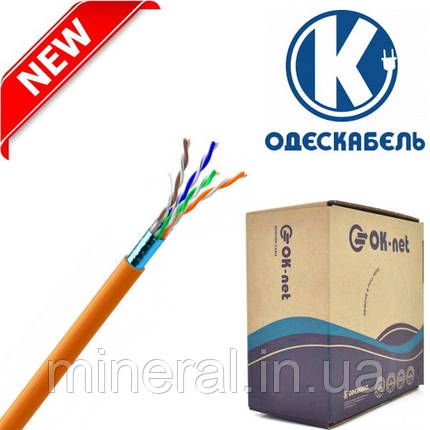

Кабель звита пара КПВонг-HFЕ-ВП (200) 4*2*0,51 (F/UTP-cat.5E) LSZH/Lan-кабель, Вогнестійкий, ОДЕСКАБЕЛЬ
Опис
Характеристики
Інформація для замовлення
Внимание! Цей кабель постачається красно в бухті. Куски відрізаються, тільки за передоплатою. Мінімальна сума передоплатів 10% від його вартості.
Кабель звита пара FTP-cat.5E, ОДЕСКАБЕЛЬ
- Кабель звита пара 4 пари для монтажу та застосування в закритих умовах (всередині приміщення). Вита пара є універсальним кабелем широкого застосування. Під час роботи в мережі кабель призначений для передавання сигналів із частотним діапазоном до 155 МГц. Основа провідника складається з чистої міді, зовні кабель покритий оболонкою з полівінілхлориду. Діаметр розрізу кабелю — 0,51 мм, тип мережевий кабеля – FTP. В умовах експлуатації в мережі з постійним електричним струмом, кручений пара може чинити опір до 9,6 Ом/100 м. Кабель адаптований для роботи з усіма найпоширенішими робочими інтерфейсами з можливістю трафіку передавання даних — 1 Гбіт/с.
- Зовнішня оболонка: LSZH (low-smoke, zero-halogen, — англ.) — що позначає малодимний безгалоговий компаунд (матеріал).
- Купуючи кабельно-провідникову продукцію "ОДЕСКАБЕЛЬ" у нас, Ви можете бути впевненими в її якості, оскільки ми пропонуємо Вам усі необхідні сертифікати та додаткову документацію на цей продукт.
Весь асортимент товарів, та ще багато цікавого, можна подивитися в нас на сайті
Структура кабеля
1. Струмопровідна жила (ТПЖ): мідний відпалений дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками та з такою колірною ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-жовтогаряча/жовтогаряча
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
5. Екран осердя: алюмополімерна стрічка (металом всередину)
6. Дренажний провідник: мідний луджений дріт діаметром 0,4 мм (під екраном)
7. Оболонка: ПВХ, LSZH або LSFRZH
Стандарти
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-2-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельного проведення: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-2-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельного проведення: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Основні техніко-експлуатаційні характеристики
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики за 20 0З
| Параметри | Ед. изм. | Значення |
| Робоча ємність, не більш ніж | нФ/км | 56 |
| Електричний опір тпж постійного струму, не більш ніж | Ом/км | 95 |
| Омічна асиметрія жив у парі, не більш ніж | % | 2 |
| Електричний опір ізоляції, не менш ніж | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| -в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами та екраном упродовж 2 секунд | кВ | 2,5 |
Характеристики передавання сигналу за 20 0 C
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання: | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
| NEXT, дБ, не менш ніж | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
| PS NEXT, дБ, не менш ніж | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
| ELFEXT, дБ, не менш ніж | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
| PS ELFEXT, дБ, не менш ніж | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
| Return Loss, дБ, не менш ніж | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Інформація для замовлень
| Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Діаметр/розмір кабелю, мм | Паковання | Розрахункова маса, кг/км |
| 49352 | КПВЕ-ВП (200) 4*2*0,51 (F/UTP-cat.5E) | ПВХ | 0,51 | 1,03 | 5,8 | коробка 305 м | 37,2 |
| 49354 | КПВонг-HFЕ-ВП (200) 4*2*0,51 (F/UTP-cat.5E LSOH) | LSZH | 0,51 | 1,03 | 5,8 | коробка 305 м | 37,5 |
| 49269 | КПВнг-HFЭ-ВП (200) 4*2*0,51 (F/UTP-cat.5E LSFROH) | LSZFRZH | 0,51 | 1,03 | 5,8 | коробка 305 м | 37,5 |
Умови оплати та доставки
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центру:
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електричну пошту:
Оптовим покупцям передбачена система знижок!
| Основні | |
|---|---|
| Виробник | Одескабель |
| Країна виробник | Україна |
| Гарантійний термін | 12 міс |
| Длина в упаковке | 305 м |
| Конструкція кабелю | Моноліт |
| Призначення | Для систем зв'язку |
| Застосування | Для внутрішніх робіт |
| Термін служби | 25 років |
| Тип кабеля | Кручена пара |
| Тип монтажу | Внутрішній |
| Упаковка | Котушка |
| Конструктивні особливості | |
| Виконання 1 екрана | Фольга |
| Категорія витої пари | САТ5е |
| Кількість жил | 8 |
| Кількість пар | 4 |
| Материал оболочки | LSZH |
| Матеріал центральної жили | Мідь |
| Наявність троса | Ні |
| Наявність екрану | Так |
| Номінальний діаметр центральної жили | 0.51 мм |
| Тип витої пари | F/UTP |
| Тип зовнішньої оболонки | Вогнестійка |
| Колір оболонки | Бежевий |
| Механічні характеристики | |
| Максимальна робоча температура | 60 град. |
| Мінімальна робоча температура | -20 град. |
