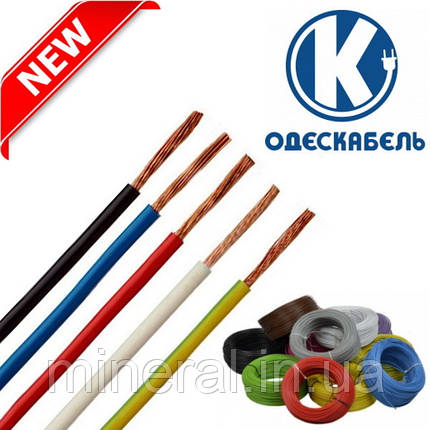

Дріт ПВ-3 (нг-LS) 10/Провід монтажний/1Дрібний/Гибкий/Міжний/ДЕСКАБЕЛЬ/ОРИГИНАЛ
Провід установлювальний ПВ3, ПВ3нгд — це дроти підвищеної гнучкості з мідною житловою та полівінілхлоридною ізоляцією.
Призначені для електричних установок під час стаціонарного прокладання в освітлювальних і силових мережах, а також для монтажу електрообладнання, машин, механізмів і верстатів на номінальну напругу до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В
Купуючи кабельно— бездротову продукцію "ОДЕСКАБЕЛЬ" у нас — Ви можете бути впевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати та додаткову документацію на цей продукт.
ПВ-1 - для фіксованого монтажу;
ПВ-3 - для ділянок, де можливі вигини;
- Провід ПВ3 застосовується для монтажу ділянок електричних ланцюгів, де можливі вигини дротів. Використовується у всіх сферах виробництва та промисловості для монтажу електрообладнання, механізмів, верстатів, комунікаційних систем, а також електропроводки у квартирах. Завдяки високій стійкості до вологості та високим температурам, ПВ3 прокладають також у банях і ванних кімнатах.
- Для виконання зовнішнього проведення необхідно використовувати лотки, короба та кабельні канали, які захищають ПВ3 від механічних пошкоджень і ультрафіолетового випромінювання.
- Дріт стійкий до впливу пліснявих грибів, механічних ударів, вигинів, вібраційних навантажень и акустичних шумів. А удобство використання під час монтажу чудові фізико-хімічні властивості ізоляції и довговічність забезпечили йому визнання серед електриків и надзвичайно широке застосування.
- ПВ3 є одножитковим дротом і випускається перерізом 0,5-240 мм2. В основі його конструкції мідна багатодротова жила 5 класу гнучкості (клас 5 ДСТУ EN 60228). Вона зібрана з декількох мідних дротів, скручених між собою. І саме така конструкція забезпечує дроту підвищені показники гнучкості, відрізняючи цю марку від дроту ПВ1.
- Струмопровідна однодротова або багатодротова жила з мідного м'якого дроту біля дротів ПВ3 — 3-4 класу гнучкості;
- Ізоляція з полівінілхлоридного пластикату. Дроти виготовляються різних кольорів ізоляції, колір рекомендується під час замовлення.
Монтажний дріт ПВ-3 виготовлений із міді із ізоляцією з полівінілхлориду. Головна особливість кабелю — витримувати різні вигини та повороти, а також вібраційні навантаження.
Температура експлуатації, °С | от -50 до +70 |
Температура прокладання та монтажу, °С | от -15 до +70 |
Тривало допустима температура нагрівання жил, °С | +70 |
Мінімальний радіус вигину під час монтажу: | |
- для дротів марок ПВ1 | 10 діаметрів дроту |
- для дротів марок ПВ2, ПВ3, ПВ4, ПВ5 | 5 діаметрів дроту |
Номінальний переріз жили, мм2 | ПВ1 | ПВ2, ПВ3 | ПВ4, ПВ5 | |||
Зовнішній діаметр, мм (праворучний) | Маса, кг/км (доправна) | Зовнішній діаметр, мм (праворучний) | Маса, кг/км (доправна) | Зовнішній діаметр, мм (праворучний) | Маса, кг/км (доправна) | |
0,5 | 2 | 8 | 2,1 | 8,5 | 2,14 | 8,8 |
0,75 | 2,17 | 10,5 | 2,3 | 11,0 | 2,3 | 11,5 |
1 | 2,33 | 13,3 | 2,5 | 13,8 | 2,54 | 14,5 |
1,5 | 2,78 | 19,4 | 2,9 | 20,2 | 3,1 | 21,1 |
2,5 | 3,38 | 30,8 | 3,6 | 31,6 | 3,7 | 33,4 |
4 | 3,85 | 45,6 | 4,2 | 47,8 | 4,84 | 52,8 |
6 | 4,36 | 65,2 | 4,7 | 66,6 | 5,34 | 74,6 |
10 | 5,57 | 108,2 | 6 | 111 | 6,98 | 130,4 |
16 | 7,1 | 174,5 | 7,2 | 169 | 8,2 | 186,3 |
25 | 8,82 | 274,0 | 9,1 | 265 | 10,1 | 305,7 |
35 | 9,2 | 355,3 | 10,0 | 352 | 12 | 410,1 |
50 | 10,6 | 474,5 | 11,5 | 467 | 13,6 | 565,6 |
70 | 12,3 | 683,7 | 13,6 | 669 | 15,1 | 685 |
95 | 14,4 | 939,2 | 15,7 | 920 | 20,7 | 1063,6 |
120 | 15,8 | 1174,2 | 17,2 | 1148 | 19,5 | 1281 |
150 | 18 | 1472,0 | 19,0 | 1415 | 22 | 1500 |
185 | 20 | 1823,1 | 24 | 1850 | ||
240 | 22,7 | 2395,0 | 24,4 | 2315 | 27 | 23 |
Мідна жила в маркуванні не позначається;
- П – дріт;
- В — ізоляція з полівінілхлоридного пластикату;
- 3 – гнучка жила;
- «нгд» — непідтримувальний горіння, зі зниженим димо- та газовиділенням.
ТУ У 31.3-05758730-025-2002;
IEC 60227-3.
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центру:
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електричну пошту:
Основні | |
---|---|
Виробник | Одескабель |
Країна виробник | Україна |
Гарантійний термін | 24 міс |
Длина в упаковке | 500 м |
Конструкція кабелю | Гнучка |
Термін служби | 15 років |
Тип дроту | Монтажний |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 1 |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Перетин жили | 10 кв.мм |
Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
Форма перерізу | Кругла |
Механічні характеристики | |
Максимальна робоча температура | 70 град. |
Мінімальна робоча температура | -50 град. |
