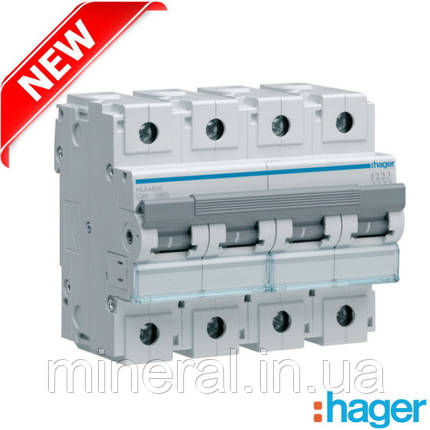

Автоматичний вимикач 4P 10kA C-100A 6M, Hager, (HLF490S)
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Автоматичні вимикачі Hager з номінальною вимикальною здатністю 10 кА — це найширший асортимент класичних європейських приладів. Ці вироби знайшли широке застосування в системах енергорозподілу та захисту в житловому та громадянському будівництві. Прилади Hager є важливою елементною базою у разі серійного виробництва щитового обладнання для промислового використання в межах систем промислової автоматизації, вентиляційного обладнання, систем забезпечення безперебійного живлення, систем промислового електрообогрівання тощо.
Компанія Hager - один з найбільших європейських виробників електронастановних виробів. Центральний офіс знаходиться в Німеччині, а завод, що виробляє модульну апаратуру, - у Франції. Сучасні німецькі інженерні рішення у поєднанні з французькою якістю виробництва відмітна особливість техніки Хагер. Купуючи продукцію цієї фірми, ви купуєте справжню європейську якість, оскільки усі вироби Хагер робляться безпосередньо в Європі.
> Гарантована відповідність продуктовим стандартам
> Сертифікація незалежними організаціями.
До переваг цього вимикача належить таке:
- Надійний монтаж автомата на дин-рейку за допомогою металевих кліпсів;
- Фіксація кліпси для дин-рейки у відкритому положенні та монтаж на рейці одним натисканням пальця;
- Діелектрична шторка клеми для захисту від зайвих підключень;
- З'єднання автоматів за допомогою гребінчастих (pin) та вільчастих (fork) шин.
- Однозначна індикація положення комутації за допомогою написів ON/OFF (ВКЛ/ВИКЛ) на важелі
- Надійний захист від дотику (IP2х), всі струмопровідні частини закриті для запобігання контакту з пальцями
- Одночасне приєднання фазної шини та провідника за допомогою клем Bi-Connect
- Встановлює додаткові пристрої, такі як блок-контакт і розчіплювач мінімальної напруги без застосування інструментів.
- Однозначна індикація наявності струму витоку завдяки окремому індикаторному віконцю (білий колір – норма, жовтий – витік)
- Проста установка ПЗВ, що економить час завдяки застосуванню нової технології приєднання QuickConnect
Кількість захищених полюсів: | 4 |
Кількість полюсів: | 4 P |
Тип полюса: | 4 P |
Крива: | C |
Паралельно перемикання нейтралі: | ні |
Основні електричні характеристики
Номінальна вимикаюча здатність току короткого замикання: | 10 kA |
Номінальна робоча напруга змінного струму: | 415 V |
Тип напруги живлення: | AC |
Частота: | 50/60 Hz |
Номінальна напруга ізоляції: | 500 V |
Стійкість по відношенню до номінальної імпульсної напруги: | 6000 V |
Номінальний струм: | 100 A |
Номінальна відключаюча здатність згідно з EN 60898: | 7,5 kA |
min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 5 / 10 In |
Номінальний струм при 65°C згідно IEC 60947: | 81,6 A |
Номінальний струм при 70°C згідно IEC 60947: | 77,5 A |
Відключаюча здатність на 1 полюсі 400 В NF 60947-2: | 4,5 kA |
Розривна потужність 1 полюс з 415 В NF 60947-2: | 4,5 kA |
Значення струму короткого замикання 230 В 50 Гц: | 10 kA |
Значення струму короткого замикання 400 В 50 Гц: | 10 kA |
Вимикаюча здатність відповідно до IEC 947.2 50 Гц: | 75 % |
Відключаюча здатність для 230В (EN 60947-2): | 10 kA |
Відключаюча здатність для 240В (EN 60947-2): | 10 kA |
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 10 kA |
Відключаюча здатність для 415В (EN 60947-2): | 10 kA |
Електричний струм / температура
Номінальний струм 20 ° C: | 108 A |
Номінальний струм 30 ° C: | 100 A |
Номінальний струм при 35°C: | 96,6 A |
Номінальний струм 40 ° C: | 93,1 A |
Номінальний струм 45 ° C: | 89,4 A |
Номінальний струм 50 ° C: | 85,6 A |
Номінальний струм 55 ° C: | 81,6 A |
Номінальний струм 60 ° C: | 77,5 A |
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
Загальна розсіювана потужність під номінальним струмом: | 28,1 W |
Розсіювана потужність з розрахунку на кожний полюс: | 7,74 W |
Електрична тривкість кількості циклів: | 4000 |
Кількість механічних процесів: | 20000 |
Глибина встановленого виробу: | 70 mm |
Висота встановленого виробу: | 90 mm |
Ширина встановленого виробу: | 106 mm |
Момент затяжки: | 3,5 до 5 Нм |
Тип нижньої клеми для модульних пристроїв: | добровільне дотримання |
Нижнє підключення для модульних пристроїв: | так |
Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 50 mm² |
Секція виходу гвинта при нерухомому дроті: | 1 / 70 mm² |
Поперечний розріз з’єднання з гнучким дротом: | 50 мм² |
Поперечний розріз з’єднання з негнучким дротом: | 70 мм² |
Поперений розріз під’єднання при нерухомому проводі,: | 1 / 70 mm² |
Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 50 mm² |
З'єднувальна здатність верх. та нижнього гвинтових клемм із негнучким кабелем: | 1 / 70 mm² |
З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: | 1 / 50 mm² |
Тип з’єднання: | Клема з системою компенсації затягування |
Стандартний текст: | EN 60898-1, IEC 60947-2 |
Європейська директива WEEE: | пов'язаний |
Захисне виконання ІР: | IP20 |
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 3 |
Клас обмеження енергії I²t: | 3 |
Висота: | 2000 m |
Температура калібрування: | 30 °C |
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Комутаційна зносостійкість | 4000 циклів |
Максимальна робоча температура | 70 град. |
Максимальний перетин дроту | 70 кв. мм |
Матеріал корпусу | Метал, Пластик |
Механічна зносостійкість | 20000 циклів |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість полюсів | 4 шт. |
Номінальна вимикаюча здатність (Icn) | 10000 А |
Номінальний струм | 100 А |
Умови використання | АС |
Частота струму | 50 Гц |
Габаритні розміри | |
Висота | 90 мм |
Довжина | 70 мм |
Ширина | 106 мм |
Користувальницькі характеристики | |
631688673@ukr.net | |
Артикул виробника | HLF490S |
