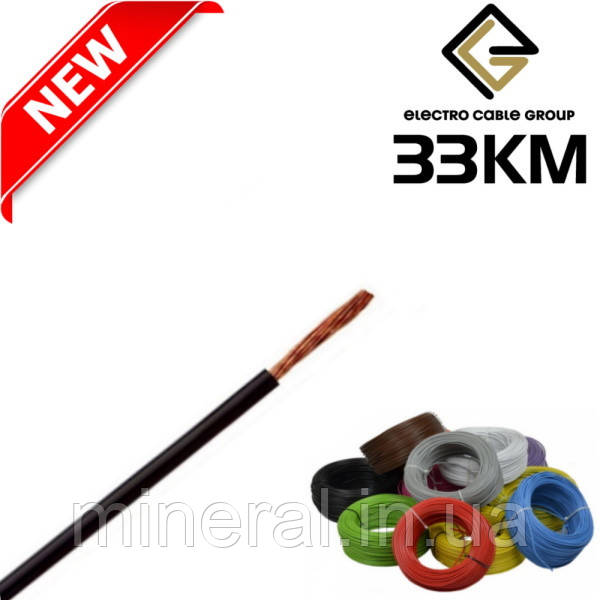

Провід ПВ-3 6 ЗЗКМ, Мідний, Гнучкий /Дріт багатожильний, Провід монтажний, Дріт одножильний
Монтажний дріт ПВ- 3 є категорією кабельної продукції, призначеною для фіксованого і гнучкого під'єднування різних електроустановок, підключення автоматів, а також з'єднання компонентів радіоапаратури.
Самими популярним в монтажних дротів являються ПВ- 3 Перерізом 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, 95 мм2. Для цього заводи роблять такі дроти у великих кількостях.
Відмінності в маркіровці дротів від різних виробників не означає що це різні продукти, і за технічними властивостями не відрізняються, вони виготовлені за єдиними стандартами (ГОСТ і Тих. умови).
Купуючи кабельно-провідникову продукцію "Запорізького заводу кольорових металів" у нас, Ви можете бути упевненими в її якості, оскільки ми надамо Вам усі необхідні сертифікати і додаткову документацію на цей продукт.
- Дріт призначений для електричних установок при стаціонарному прокладенні в освітлювальних і силових мережах, а так само для монтажу електроустаткування, машин механізмів і верстатів на номінальну напругу до 450 В (для мереж до 450/750 В) частотою до 400 Гц або постійна напруга до 1000 В. Прокладається в сталевих трубах, пустотних каналах будівельних конструкцій, на лотках та ін., для монтаж електричний ланцюг
- Часто дріт ПВ- 3 прокладають в місцях з додатковим захистом від механічних ушкоджень, як пластикові або сталеві труби, гнучкий металлорукав.
- Кабель ПВ- 3 використовується в місцях, де температурний режим складає від -50С до +70С. До того ж дріт відмінно переносить підвищену вологість повітря, як наприклад, 100% при температурі +35С. Жили можуть нагріватися до +70С в аварійному режимі. Дріт стійкий до негативної дії плісняви і різних шкідливих грибків.
- Монтажний кабель легко переносить механічні ушкодження, вигини, вібрації. До того ж він є пожежобезпечним.
- Монтаж повинен проводитися при температурі максимум -15С без додаткового прогрівання. Радіус вигину повинен дорівнювати не менше 5 діаметрів дроту. При правильному монтажі і користуванні дріт прослужить як мінімум 15 років.
- Струмопровідна одиндротяна або багатодротяна жила з мідного м'якого дроту у дротів ПВ3 - 3-4 класи гнучкості;
- Ізоляція з полівінілхлоридного пластикату. Дроти виготовляються різних кольорів ізоляції, колір обмовляється при замовленні.
Монтажний дріт ПВ- 3 виготовлений з міді з ізоляцією з полівінілхлориду. Головна особливість кабелю ― витримувати різні вигини і повороти, а також вібраційні навантаження.
- Дроти предназначенны для електричних установок при стаціонарному прокладенні в силових мережах, а також для монтажу електроустаткування, машин, механізмів і верстатів.
- Дроти з перерізом жил 0,5-1 мм2 призначені для внутрішнього монтажу на номінальний переріз 300/500 В, дроти перерізом 1,5-400 мм2 - загального призначення на номінальну напругу до 450/750 В частотою до 400 Гц або постійна напруга до 1000 В.
- Дроти марки ПВ3 призначені для монтажу ділянок електричних ланцюгів, де можливі вигини дроту.
К-ть провід ників і перетинів |
Провідник | Номіналь ный діаметр кабелю (провода) розрахунко вий, мм |
Вага нетто, розрахун кова, кг/км |
Max струмове навантаження |
Конструкція основної жили |
|||
Опір основної жили при 20 °C, не більше, Ом/км |
Ном. діаметр провідника, мм |
Повітря А | Земля А | К-ть дротів, шт |
Номі нальний діаметр дротів, мм |
|||
1х0,5 | 39,6 | 0,9 | 2,1 | 8 | 11 | - | 10 | 0,238 |
1х0,75 | 25,5 | 1,15 | 2,35 | 11,1 | 15 | - | 10 | 0,3 |
1х1 | 21,8 | 1,2 | 2,4 | 12,3 | 17 | 16 | 12 | 0,3 |
1х1,5 | 14 | 1,5 | 2,9 | 18,1 | 23 | 19 | 18 | 0,3 |
1х2,5 | 8,05 | 2,21 | 3,81 | 30,6 | 30 | 27 | 31 | 0,3 |
1х4 | 6,25 | 2,5 | 4,1 | 44,4 | 41 | 38 | 29 | 0,4 |
1х6 | 3,11 | 3 | 4,6 | 66,2 | 50 | 46 | 46 | 0,4 |
1х10 | 1,99 | 4 | 6 | 103,7 | 80 | 70 | 46 | 0,5 |
1х16 | 1,21 | 5 | 7 | 159 | 100 | 85 | 75 | 0,5 |
1х25 | 0,809 | 7 | 9,4 | 241,6 | 140 | 115 | 112 | 0,5 |
1х35 | 0,551 | 9,2 | 11,6 | 351,8 | 170 | 135 | 168 | 0,5 |
1х50 | 0,394 | 9,5 | 12,3 | 482,9 | 215 | 185 | 238 | 0,5 |
1х70 | 0,277 | 11,3 | 14,1 | 664,2 | 270 | 225 | 336 | 0,5 |
1х95 | 0,203 | 13,5 | 16,7 | 909,3 | 330 | 275 | 456 | 0,5 |
1х120 | 0,158 | 15,1 | 18,3 | 1120,3 | 385 | 315 | 570 | 0,5 |
1х150 | 0,13 | 17,5 | 21,1 | 1403,1 | 440 | 360 | 710 | 0,5 |
- Температура експлуатації кабелю: від -50 °С до +50 °С
- Відносна вологість повітря: до 100% при +35 °С
- Тривало допустима температура нагріву жил кабелів при експлуатації: +70 °С
- Мінімальний радіус вигину при прокладанні:
- для марки ПВ1: 10 зовнішніх діаметрів кабелю
- для інших марок проводів: 5 зовнішніх діаметрів кабелю - Будівельна довжина кабелів: за узгодженням
- Термін служби: не менше 15 років
- Гарантійний термін експлуатації: 2 роки
- Монтаж кабелю повинен здійснюватися при температурі: не нижче -5 °С
- Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах, кабелі з діаметром понад 12 мм поставляються на дерев’яних барабанах
Залишилися питання?
задайте їх прямо зараз нашим операторам контакт-центра :
050-010-36-92 (Viber)
097-488-53-28 (Viber)
Напишіть нам на електронную пошту:
631688673@ukr.net
Основні | |
---|---|
Виробник | Запорізький завод кольорових металів |
Країна виробник | Україна |
Гарантійний термін | 24 міс |
Длина в упаковке | 300 м |
Конструкція кабелю | Гнучка |
Термін служби | 15 років |
Тип дроту | Монтажний |
Упаковка | Бухта |
Конструктивні особливості | |
Кількість жил | 1 |
Материал оболочки | Полівінілхлоридний пластикат |
Матеріал струмопровідної жили | Мідь |
Наявність ізоляції | Так |
Перетин жили | 6 кв.мм |
Форма перерізу | Кругла |
Колір ізоляції | Чорний |
Механічні характеристики | |
Максимальна робоча температура | 50 град. |
Мінімальна робоча температура | -50 град. |
Користувацькі характеристики | |
Марка | ПВ-3 |
- Ціна: від 37,25 ₴/м
- Спосіб упаковки: Увага! Даний кабель поставляється кратно в бухті. Шматки відрізаються лише за передоплатою. Мінімальна сума передоплати 10% від вартості.
