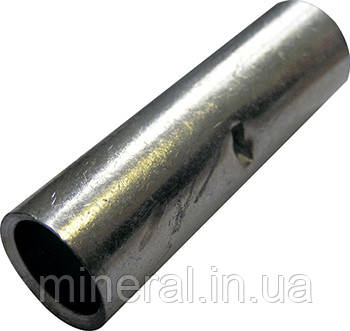

Гільза мідна луджена кабельна з'єднувальна gty.10, для з’єднання опресуванням провідників та кабелів
Опис
Характеристики
Інформація для замовлення
Ви не знайшли в каталозі товар, який Вам потрібний? Зверніться до нас! Проконсультуємо, порахуємо, зробимо товар за вигідною ціною!
Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Гільзи з’єднувальні серії e.tube.stand.gty, E.NEXT-GROUP
Гільзи з’єднувальні серії e.tube.stand.gl, e.tube.stand.gty, e.splice.stand. (далі гільзи або виріб) призначені для з’єднання опресуванням провідників та кабелів. Гільзи розраховані на мережі змінного та постійного струму напругою до 35 кВ.
Потужний електротехнічний виробничий комплекс із європейським інжинірингом, сучасними лабораторіями та чудовим сервісом. Мережа представниць у Болгарії, Польщі, Румунії, Молдові, Україні, Литві, Латвії, Естонії. Комплексні електромонтажні рішення, реалізовані на сотнях великих підприємств... Все це й багато іншого — міжнародний електротехнічний холдинг E.NEXT-GROUP
> Гарантована відповідність продуктовим стандартам
> Сертифікація незалежними організаціями
Виріб повинен експлуатуватись при наступних умовах навколишнього середовища:
- вибухобезпечне;
- не містить агресивних газів та парів, в концентраціях, що руйнують метал та ізоляцію;
- не насичене струмопровідним пилом та паром;
- відсутня безпосередня дія ультрафіолетового випромінювання
Габаритні та установчі розміри, мм
Технічні характеристики
| Найменування | Габаритні розміри, мм | Переріз проводу, мм2 | Матеріал | Діапазон робочих температур, оС |
|||||||||||||||
| L | H | W | D1 | D2 | |||||||||||||||
| gl.16 | 70 | 23 | 30 | 6,5 | 10 | 16 | алюміній | -40…+80 | |||||||||||
| gl.25 | 74 | 33 | 33 | 7 | 12 | 25 | |||||||||||||
| gl.35 | 84 | 40 | 40 | 8 | 14 | 35 | |||||||||||||
| gl.50 | 93 | 43 | 45 | 10 | 17 | 50 | |||||||||||||
| gl.70 | 105 | 48 | 48 | 11 | 18 | 70 | |||||||||||||
| gl.95 | 110 | 49 | 53 | 13 | 21 | 95 | |||||||||||||
| gl.120 | 115 | 50 | 53 | 15 | 23 | 120 | |||||||||||||
| gl.150 | 121 | 52 | 56 | 17 | 25 | 150 | |||||||||||||
| gl.185 | 125 | 53 | 56 | 18 | 27 | 185 | |||||||||||||
| gl.240 | 130 | 58 | 60 | 20 | 31 | 240 | мідь вкрита олово-вісмутом | ||||||||||||
| gty.1.5 | 20 | - | - | 1,8 | 3,7 | 1,5 | |||||||||||||
| gty.2.5 | - | - | 2,5 | 4 | 2,5 | ||||||||||||||
| gty.4 | - | - | 3,1 | 4,8 | 4 | ||||||||||||||
| gty.6 | 25 | - | - | 3,8 | 5,5 | 6 | |||||||||||||
| gty.10 | 30 | - | - | 4,8 | 6,8 | 10 | |||||||||||||
| gty.16 | 35 | - | - | 5,5 | 7,5 | 16 | |||||||||||||
| gty.25 | 40 | - | - | 7 | 9 | 25 | |||||||||||||
| gty.35 | 45 | - | - | 8,2 | 10,5 | 35 | |||||||||||||
| gty.50 | 50 | - | - | 9,8 | 12,5 | 50 | |||||||||||||
| gty.70 | 55 | - | - | 11,5 | 14,5 | 70 | |||||||||||||
| gty.95 | 60 | - | - | 13,5 | 17,5 | 95 | |||||||||||||
| gty.120 | 65 | - | - | 15 | 19,5 | 120 | |||||||||||||
| gty.150 | 70 | - | - | 16,5 | 21 | 150 | |||||||||||||
| gty.185 | 75 | - | - | 18,5 | 23,5 | 185 | |||||||||||||
| gty.240 | 80 | - | - | 21 | 26,5 | 240 | |||||||||||||
| bv.1 | 26 | 15 | - | - | 1,7 | 0,5-1,5 | луджена електротехнічна мідь | ||||||||||||
| bv.2 | 26 | - | - | 2,3 | 1,5-2,5 | ||||||||||||||
| bv.5 | 14,6 | 8,2 | - | - | 3 | 4-6 | |||||||||||||
| rvt.1 | 16 | 8 | - | - | 1,7 | 0,5-1,5 | |||||||||||||
| rvt.2 | - | - | 2,3 | 1,5-2,5 | |||||||||||||||
| rvt.5 | 20,5 | 8,5 | - | - | 3,4 | 4-6 | |||||||||||||
Монтаж
- Забороняється! Проводити монтаж гільз на провід та їх обтиск, якщо провід знаходиться під напругою. При монтажі та експлуатації гільз потрібно дотримуватись вимог «Правил техніки безпеки та технічної експлуатації електроустановок споживача». Обтиснювати гільзи потрібно інструментом із відповідною матрицею. Для даних серій гільз рекомендовано застосовувати наступні інструменти: - для e.tube.stand.gl та e.tube.stand.gty - e.tool.crimp.hx.120.b.10.120, e.tool.crimp.hx.150.b.25.150, e.tool.crimp.hx.245.b.75.240, e.tool.crimp.hs.10.1,5.6, e.tool.crimp.hs.101.1.10, e.tool.crimp.hs.38.6.35.
Умови оплати та доставки
Оптовим покупцям передбачена система знижок!
| Основні | |
|---|---|
| Виробник | E. NEXT |
| Країна виробник | Польща |
| Кількість в упаковці | 1 шт. |
| Кількість отворів для кріплення | 2 |
| Конструкція | Пряма |
| Матеріал виробу | Мідь луджена |
| Наявність ізоляції | Ні |
| Одноразове з'єднання | Так |
| Перетин проводів, що підключаються | 10 кв.мм |
| Стан | Новий |
| Спосіб монтажу | Опресовування |
| Тип накінечника | Гільза |
| Тип роз'єму | Мама |
| Тип елемента кріплення кабелю | Гільза для кабелю |
| Колір елемента кріплення | Сірий |
| Додаткові характеристики | |
| Максимальна робоча температура | 80 град. |
| Максимальное напряжение | 690 В |
| Мінімальна робоча температура | -40 град. |
| Ступінь захисту IP | 20 |
| Користувацькі характеристики | |
| Гарантія, мис | 12 |
| Матеріал | Мідь із захисним покриттям — олово-вісмут (Sn-Bi) |
| Тип | GTY |
| Характеристики | Товщина покриття - 6...12 мкм |
