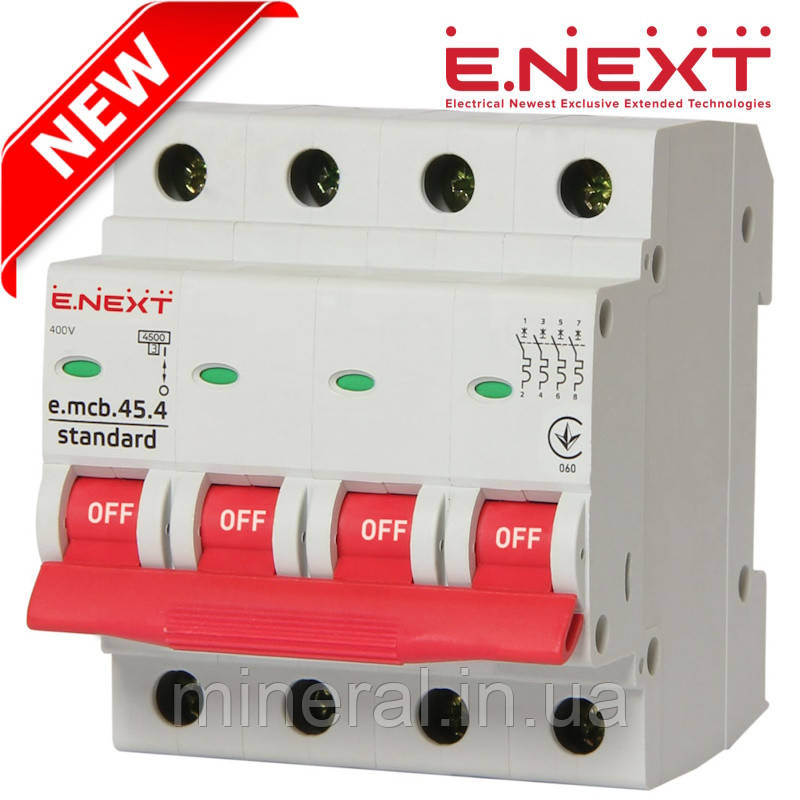

Модульний автоматичний вимикач 4р, 16А, C, 4.5 кА, на DIN-рейку, модульний, Standart, E.NEXT
Опис
Характеристики
Інформація для замовлення
Ви не знайшли в каталозі товар, який Вам потрібний? Зверніться до нас! Проконсультуємо, порахуємо, зробимо товар за найвигіднішою ціною!
Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Модульний автоматичний вимикач, E.NEXT
Модульний автоматичний вимикач призначений для захисту електричних мереж та обладнання низької напруги від струмів перевантаження та короткого замикання, а також нечасті оперативні комутації електричних мереж.
Потужний електротехнічний виробничий комплекс із європейським інжинірингом, сучасними лабораторіями та чудовим сервісом. Мережа представниць у Болгарії, Польщі, Румунії, Молдові, Україні, Литві, Латвії, Естонії. Комплексні електромонтажні рішення, реалізовані на сотнях великих підприємств... Все це й багато іншого — міжнародний електротехнічний холдинг E.NEXT-GROUP
> Гарантована відповідність продуктовим стандартам
> Сертифікація незалежними організаціями
Особливості конструкції
- Корпус вимикача та всі неметалеві деталі всередині вимикача виготовлені з ABS-пластику не підтримуючого горіння
- Посилені контактні затискачі вимикачів мають більш високу електродинамічну стійкість.
- Контактна площина нерухомого контакту вкрита композитом з срібла та графіту, знижуючим перехідний опір і теплові втрати та збільшуючим електричну зносостійкість вимикача
- Ергономічний дизайн рукоятки управління запобігає зісковзуванню пальців при увімкненні/вимкненні автомату.
- Всі електричні з`єднання всередині автомата виконані гнучкими мідними плетеними провідниками, що знижують ймовірність теплових деформацій при коротких замиканнях та частих повторних циклах увімкнення/вимкнення
- Засувка на DIN-рейку має два фіксованних положення, що значно полегшує монтаж та демонтаж вимикача.
Монтаж і експлуатація
- Виріб встановлюється в розподільний щиток на стандартну DIN-рейку завширшки 35 мм за допомогою клямок, що мають два фіксовані положення.
- Напруга живлення змінного струму може подаватися як із боку верхніх, так і нижніх контактів.
- Контактні затискачі вимикачів дають змогу приєднання мідних або алюмінієвих провідників перетином не більш ніж 25 мм2.
- Перед приєднанням багатожильних провідників, їх необхідно віконцювати наконечником або гільзою за допомогою відповідного інструменту. На лицьовій стороні виробу є індикація положення контактів автоматичного вимикача. У автоматичного вимикача є технологічний отвір для пломбування одного або декількох полюсів.
- Вироби не вимагають спеціального обслуговування в процесі експлуатації. Регулярно, не менш ніж один раз на 6 місяців необхідно підтягувати гвинтові затискачі вимикачів.
Вимоги безпеки
- Монтаж, настроювання та під'єднання мають здійснюватися тільки кваліфікованим електротехнічним персоналом, що має групу допуску з електробезпеки не нижче від III, ознайомлені зі справжньою інструкцією з експлуатації.
- Монтаж і під'єднання виробу мають проводитися за знятої напруги.
- Можливість експлуатації виробу в умовах, які відрізняються від зазначених у справжній інструкції, має погоджуватися з виробником.
- За способом захисту від ураження електричним струмом виріб відповідає класу 0 за ГОСТ 12.2.007.0 і має встановлюватися в розподільні щити, що мають клас захисту не нижче від I і ступінь захисту не нижче ніж IP31.
- Недотримання вимог справжньої інструкції може призвести до неправильного функціонування виробу, ураження електричним струмом, пожежі.
Умови оплати та доставки
Оптовим покупцям передбачена система знижок!
| Основні | |
|---|---|
| Виробник | E. NEXT |
| Країна виробник | Польща |
| Комутаційна зносостійкість | 4000 циклів |
| Максимальна робоча температура | 60 град. |
| Максимальний перетин дроту | 25 кв. мм |
| Матеріал корпусу | Метал, Пластик |
| Механічна зносостійкість | 10000 циклів |
| Мінімальна робоча температура | -30 град. |
| Ступінь захисту IP | 20 |
| Тип ПЗВ | Вимикач |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Часострумові характеристики | C |
| Кількість модулів | 4 шт. |
| Кількість полюсів | 4 шт. |
| Номінальна вимикаюча здатність (Icn) | 4500 А |
| Номінальний струм | 16 А |
| Умови використання | АС |
| Частота струму | 50 Гц |
| Габаритні розміри | |
| Висота | 80 мм |
| Ширина | 74 мм |
| Користувальницькі характеристики | |
| Відповідність стандартам : | ДСТУ EN 60947-2, ДСТУ EN 60898-1. |
| Гарантія, міс | 12 |
| Допустима відносна вологість за 25 °C (без конденсації), не більш ніж % | 80 |
| Кліматичне виготовлення | УХЛ3, УХЛ4 |
| Маса одного полюса, г, не більш ніж | 100 |
| Напруга ізоляції, Ui, В | 500 |
| Номінальна імпульсна напруга, що витримується (1,2/50), Uimp, кВ | 6 |
| Номінальна робоча напруга, В | 230/400 |
| Робоче положення в просторі | вертикальне, горизонтальне, з відхиленням не більш ніж 5° |
| Ступінь забруднення довкілля | 2 |
| Зусилля затягування контактних затискачів, Нм | 3 |
