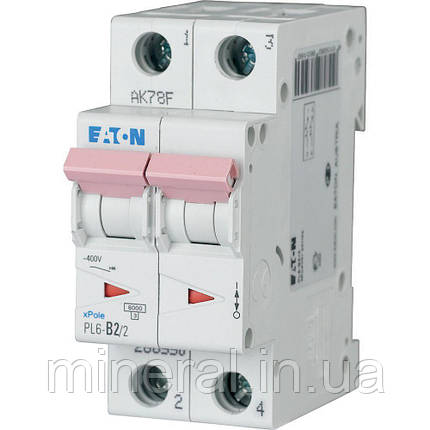

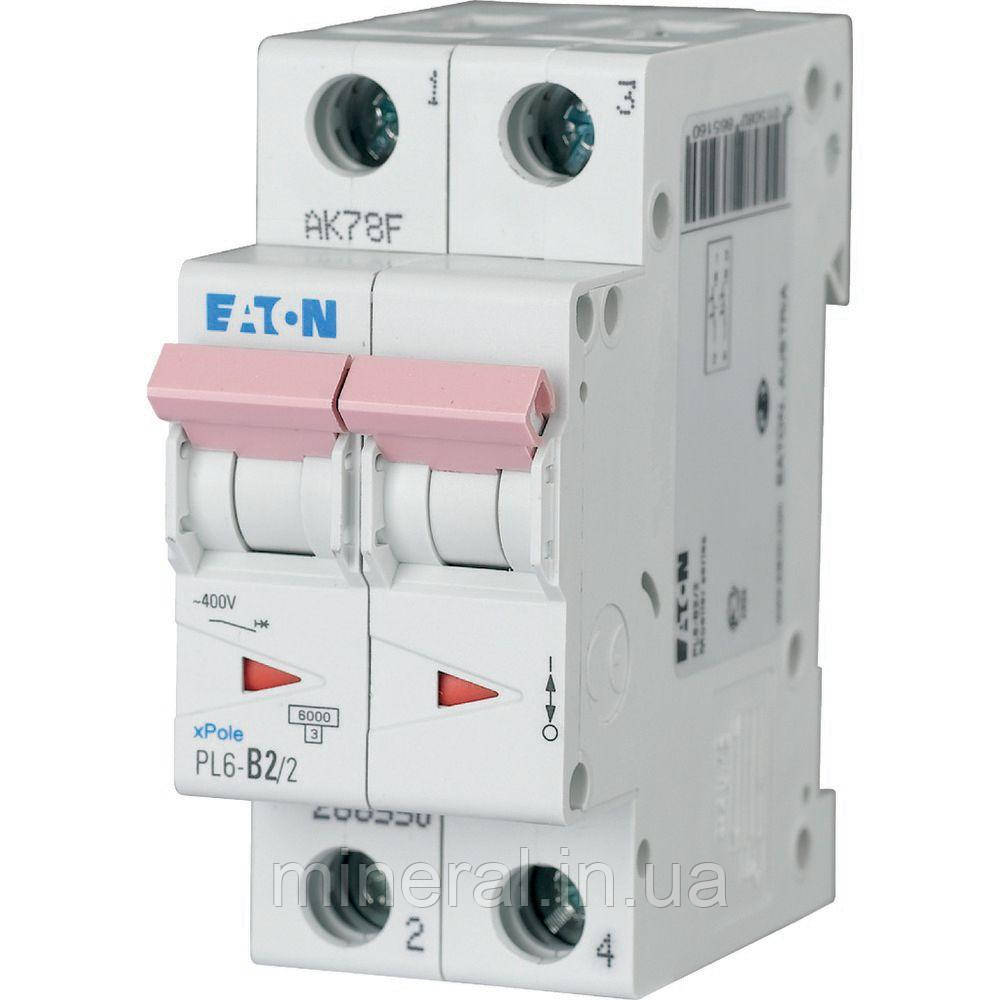

Автоматичний вимикач 2P, PL6-C2/2

ЗАГАЛЬНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НАЗВА ПРОДУКТУ Eaton Moeller серії xPole - PL6 MCB НІМЕР КАТАЛОГУ 286562 МАКУВАЛЬНА НАЙСТРІЦЯ паковання Пакет футлярів EAN 9007912536833 9007912536840 КІЛЬКІСТЬ 6 60 ВАГА БРАТТО 1,495 кг 15,055 кг РУХ 218 мм 385 мм ШИРИНА 86 мм 180 мм ВИСОТА 74 мм 230 мм ОБ'ЄМ 1,387 дм³ 15,939 дм³ НАЗВА ERP САП-ЄДНІСТЬ САП-ЄДНІСТЬ ДУЖИНА/ГЛІБІНА ВІРОБУ 85 мм ВИСОТА ВІРОБУ 73 мм ШИРИНА ВІРОБУ 35,4 мм ВАГА ВІРОБУ 0,24 кг ВІДПОВІДНІСТЬ RoHS відповідає КОД МОДЕЛІ PL6-C2/2 ПРОГРАМА ДОСТАВКИ ЗАСТОСУВАННЯ Розподільні пристрої для житлових і комерційних застосувань xPole - розподільні пристрої для житлових і комерційних застосувань КІЛЬКІСТЬ ПОЛЮСІВ Двополюсний КІЛЬКІСТЬ ПОЛЮСІВ (ЗАГАЛЬНА) 2 КІЛЬКІСТЬ ПОЛЮСІВ (ЗАХИЩЕНИХ) 2 ХАРАКТЕРИСТИКА ВІДКЛЮЧЕННЯ C ХАРАКТЕРИСТИКА ВИПУСКУ C СИЛА СТРУМУ 2 А ТИП Мініатюрний автоматичний вимикач PL6 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ - ЕЛЕКТРИКА ТИП НАПРУГИ AC НОМІНАЛЬНА РОБІКУ НАПРУГА (UE) — МАКС 400 В НОМІНАЛЬНА НАПРУГА ІЗОЛЯЦІЇ (UI) 440 В НОМІНАЛЬНА ІМПУЛЬСНА НАПРУГА (UIMP) 4 кВ НОМІНАЛЬНА ЧАСТОТА - МІН 50 Гц НОМІНАЛЬНА ЧАСТОТА - МАКС 60 Гц НОМІНАЛЬНА КОМУТАЦІЙНА ПОТУЖНІСТЬ (IEC/EN 60898-1) 6 кА НОМІНАЛЬНА ВИКЛЮЧАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (EN 60898) ПРИ 230 В 6 кА НОМІНАЛЬНА ВИКЛЮЧАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (EN 60898) ПРИ 400 В 6 кА НОМІНАЛЬНА ВИКЛЮЧАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (IEC 60947-2) ПРИ 230 В 0 кА НОМІНАЛЬНА ВИКЛЮЧАЮЧА ЗДАТНІСТЬ ПРИ КОРОТКОМУ ЗАМИКАННІ (IEC 60947-2) ПРИ 400 В 0 кА КАТЕГОРІЯ ПЕРЕНАПРУГИ III СТУПІНЬ ЗАБРУДНЕННЯ 2 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ - МЕХАНІЧНІ ШИРИНА В КІЛЬКОСТІ МОДУЛЬНИХ ІЗМІНОК 2 ВБУДОВАНА ГЛИБ 70,5 мм СТУПІНЬ ЗАХИСТУ IP20 ПОПЕРЕЧНИЙ ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (СУЗНОЖИЛЬНИЙ) - МІН. 1 мм2 ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (СУЗНОЖИЛЬНИЙ) - МАКС. 25 мм2 ПОПЕРЕЧНИЙ ПЕРЕРІЗ ПРОВІДНИКА, ЩО ПІДКЛЮЧУЄТЬСЯ (Багатопроводовий) - МІН. 1 мм2 ПЕРЕРІЗ ПРОВІДНИКА, ЩО З'ЄДНУЄТЬСЯ (Багатопроводовий) - МАКС. 25 мм2 ПЕРЕВІРКА КОНСТРУКЦІЇ ЗГІДНО З IEC/EN 61439 - ТЕХНІЧНІ ДАНІ НОМІНАЛЬНИЙ РОБОЧИЙ СТРУМ ДЛЯ ЗАДАНОГО ТЕПЛОВІДДАЧІ (IN) 2 А ТЕПЛОВІДДАЧА НА ПОЛЮС, ЗАЛЕЖНА ВІД СТРУМУ 0 Вт ТЕПЛОВІДДАЧА ОБЛАДНАННЯ, ЗАЛЕЖНА ВІД СТРУМУ 2,8 Вт СТАТИЧНА ТЕПЛОВІДДАЧА, НЕЗАЛЕЖНА ОТ СТРУМУ 0 Вт ТЕПЛОВІДДАЧА 0 Вт РОБОЧА ТЕМПЕРАТУРА НАВКОЛІННЯ - МІН -25 °C РОБОЧА ТЕМПЕРАТУРА НАВКОЛІННЯ - МАКС 75 °C ПЕРЕВІРКА КОНСТРУКЦІЇ ВІДПОВІДНО СТАНДАРТУ IEC/EN 61439 10.2.2 СТІЙКІСТЬ ДО КОРОЗІЇ Відповідає вимогам стандарту на продукцію. 10.2.3.1 ПЕРЕВІРКА ТЕРМІЧНОЇ СТІЙКОСТІ КОРПУСІВ Відповідає вимогам стандарту на продукцію. 10.2.3.2 ПЕРЕВІРКА СТІЙКОСТІ ІЗОЛЯЦІЙНИХ МАТЕРІАЛІВ ДО ЗВИЧАЙНОГО ТЕПЛА Відповідає вимогам стандарту на продукцію. 10.2.3.3 ОПІР. ІНСУЛ. MAT. ДО НЕНОРМАЛЬНОГО НАГРІВАННЯ/ПОЖЕЖІ ВІД ВНУТРІШНЬОГО ЕЛЕКТ. ЕФЕКТИ Відповідає вимогам стандарту на продукцію. 10.2.4 СТІЙКІСТЬ ДО УЛЬТРАФІОЛЕТОВОГО (УФ) ВИПРОМІНЮВАННЯ Відповідає вимогам стандарту на продукцію. 10.2.5 ПІДЙОМ Не застосовується, оскільки необхідно оцінити весь розподільний пристрій. 10.2.6 МЕХАНІЧЕНЬ ВПЛИВ Не застосовується, оскільки необхідно оцінити весь розподільний пристрій. 10.2.7 НАПИС Відповідає вимогам стандарту на продукцію. 10.3 СТУПІНЬ ЗАХИСТУ МОНТАЖІВ Не застосовується, оскільки необхідно оцінити весь розподільний пристрій. 10.4 ЗАЛІЗІ ТА ШЛЯХІ ПОТОКУ Відповідає вимогам стандарту на продукцію. 10.5 ЗАХИСТ ВІД УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ Не застосовується, оскільки необхідно оцінити весь розподільний пристрій. 10.6 ВСТАНОВЛЕННЯ ПЕРЕМИКАЮЧИХ ПРИСТРОЇВ ТА КОМПОНЕНТІВ Не застосовується, оскільки необхідно оцінити весь розподільний пристрій. 10.7 ВНУТРІШНІ ЕЛЕКТРИЧНІ СХЕМИ ТА З'ЄДНАННЯ Це відповідальність виробника панелей. 10.8 ПІДКЛЮЧЕННЯ ЗОВНІШНІХ ПРОВІДНИКІВ Це відповідальність виробника панелей. 10.9.2 ЕЛЕКТРИЧНА СІЛА ПРОМІСЛОВОЇ ЧАСТОТИ Це відповідальність виробника панелей. 10.9.3 ІМПУЛЬСНА НАПРУГА Це відповідальність виробника панелей. 10.9.4 ВИПРОБУВАННЯ КОРПУСІВ З ІЗОЛЯЦІЙНОГО МАТЕРІАЛУ Це відповідальність виробника панелей. 10.10 ПІДВИЩЕННЯ ТЕМПЕРАТУРИ За розрахунок підвищення температури відповідає виробник панелі. Eaton надасть дані про розсіювання тепла для пристроїв. 10.11 ОЦІНКА КОРОТКОГО ЗАМИКНЕННЯ Це відповідальність виробника панелей. Необхідно дотримуватися технічних характеристик розподільного пристрою. 10.12 ЕЛЕКТРОМАГНІТНА СУМІСНІСТЬ Це відповідальність виробника панелей. Необхідно дотримуватися технічних характеристик розподільного пристрою. 10.13 МЕХАНІЧНА ФУНКЦІЯ Пристрій відповідає вимогам за умови дотримання інформації, наведеної в інструкції (IL). ДОДАТКОВА ІНФОРМАЦІЯ КЛАС ГАРНІЧНОСТІ СТРУМУ 3 ОСОБЛИВОСТІ Можлива додаткова комплектація ОСОБЛИВОСТІ ХАРАКТЕРИСТИКИ Підказка щодо температури навколишнього середовища: підвищення на 1 °C призводить до лінійного зменшення навантажувальної здатності на 0,5 % ВЖИВАЄТЬСЯ З Мініатюрний автоматичний вимикач PL6.
