Опис

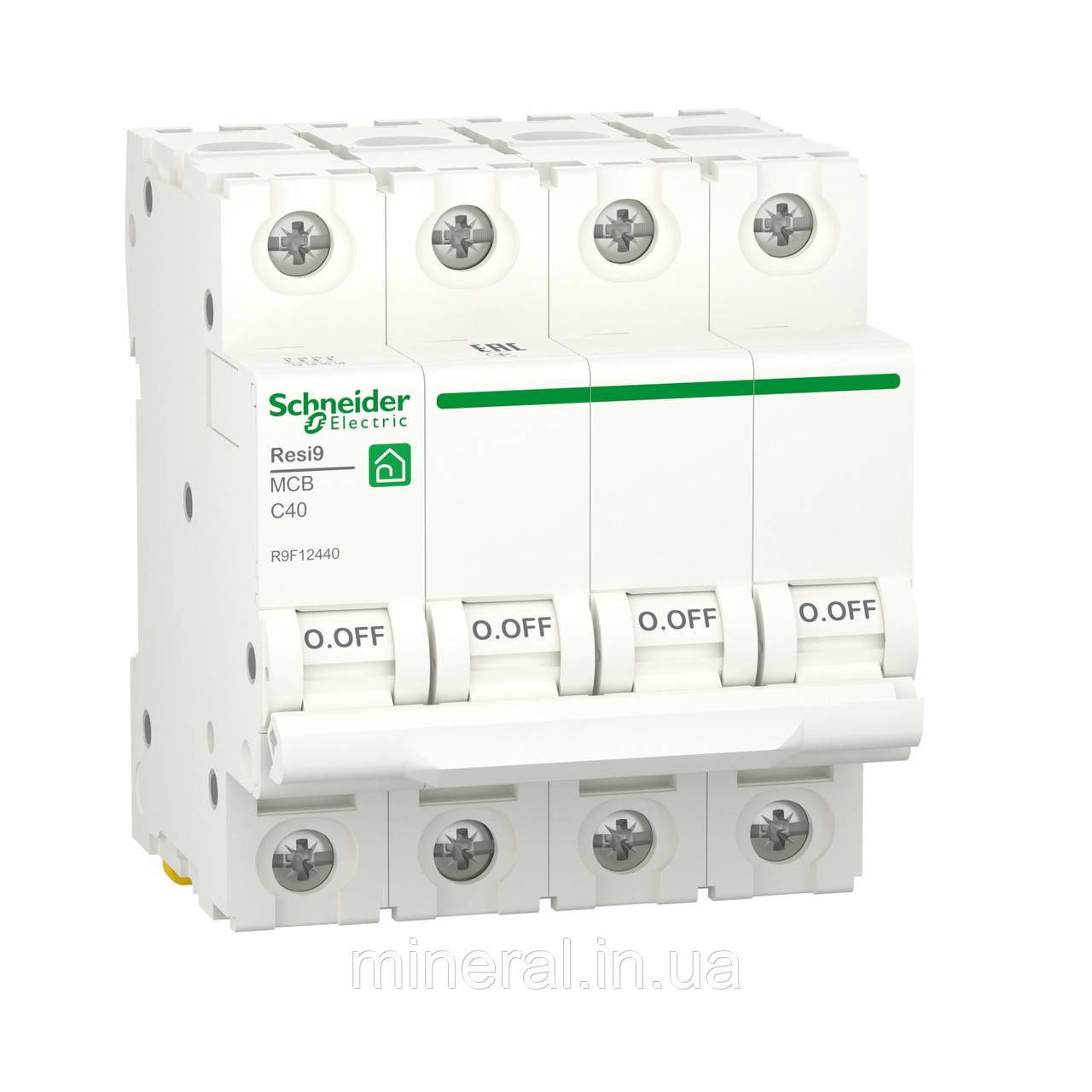

Мініатюрний автоматичний вимикач Resi9. Це 4-полюсний вимикач (чотири полюси захищені), з номінальним струмом 40 A та кривою відключення С. Номінальна відключаюча здатність становить до 6000 А при напрузі 400 В АС відповідно до стандарту EN/МЕК 60898-1. Цей продукт відповідає стандарту EN/МЕК 60898-1. Автоматичний вимикач захищає коло від струму короткого замикання та перевантаження. Resi9 призначений для житлового будівництва. Він має електричну витривалість до 10000 циклів і механічну витривалість до 20000 циклів. Робоча напруга Ue становить 400 В змінного струму. Номінальна напруга ізоляції Ui становить 440 В змінного струму. Робоча частота 50 Гц або 60 Гц. Його можна встановити на DIN-рейку. Його ширина становить 8 кроків по 9 мм. Колір виробу білий (RAL9003). Розміри (Ш) 72 мм х (В) 81 мм х (Г) 72 мм. Відповідно до стандарту МЕК 60529, ступінь захисту IP20 і IP40 в щиті. Робоча температура від -25°C до 60°C. Температура зберігання від -40°C до 60°C.
Технічні характеристики
Голова
| Діапазон |
Resi9 |
| Назва продукту |
Resi9 MCB |
| Тип виробу або компоненту |
Автоматичний вимикач |
| Область застосування продукту |
Захист |
| Опис полюсів |
4P |
| Кількість захищених полюсів |
4 |
| [In] номінальний струм |
40 А |
| Тип мережі |
Змінний струм |
| Технологія розчеплювача |
Тепломагнітний |
| Крива відключення |
C |
| Відключаюча здатність |
6000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1 |
| Стандарти |
МЕК 60898-1 |
| Знак якості |
EAC |
Додаткова інформація
| Частота мережі |
50/60 Гц |
| [Ue] номінальна робоча напруга |
400 В змінний струм 50/60 Гц |
| Межа магнітного відключення |
5...10 x In змінний струм |
| Клас обмеження |
3 відповідно до МЕК 60898-1 |
| [Ui] номінальна напруга ізоляції |
440 В змінний струм |
| [Uimp] номінальна імпульсна витримувана напру |
4 кВ |
| Тип керування |
Перемікач |
| Місцева сигналізація |
Iндикатор УВІМК/ВІМК |
| Спосіб кріплення |
Затисканням |
| Монтажна опора |
DIN-рейка |
| Кількість модулів Ш = 9 мм |
8 |
| Висота |
81 мм |
| Ширина |
72 мм |
| Глибина |
72 мм |
| Глибина встановлення |
44 мм |
| Маса нетто |
480 г |
| Колір |
Білий (RAL 9003) |
| Механічна зносостійкість |
20000 циклів |
| Електрична зносостійкість |
10000 циклів |
| Клеми підключення |
Клеми тунельного типу (Зверху або знизу) - 1...35 мм² - жорсткий
Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий з зажимом
Клеми тунельного типу (Зверху або знизу) - 1...25 мм² - гнучкий |
| Довжина зачистки проводів |
14 мм |
| Момент затягування |
3,5 Н.м |
| Захист від витоку струму на землю |
Відсутній |
Навколишнє середовище
| Ступінь захисту |
IP20 |
| Ступінь забруднення |
2 відповідно до МЕК 60898-1 |
| Категорія перенапруги |
ІІІ |
| Тропічне виконання |
2 відповідно до МЕК 60068-1 |
| Відносна вологість |
95 % на 55 °C |
| Робоча температура навколишнього середови |
-25…60 °C |
| Температура навколишнього повітря для збер |
-40…60 °C |
Пакувальна одиниця
| Тип 1 паковання |
PCE |
| Кількість одиниць у 1 упаковці |
1 |
| Висота 1 упаковки |
7,2 см |
| Ширина 1 паковання |
7,5 см |
| Довжина 1 упаковки |
8,5 см |
| Вага 1 упаковки |
468,0 г |
| Тип 2 паковання |
BB1 |
| Кількість одиниць у 2 упаковці |
3 |
| Висота 2 упаковки |
9 см |
| Ширина 2 паковання |
9 см |
| Довжина 2 упаковки |
22 см |
| Вага 2 упаковки |
1,457 кг |
| Тип 3 паковання |
S03 |
| Кількість одиниць у 3 упаковці |
36 |
| Висота 3 упаковки |
30 см |
| Ширина 3 паковання |
30 см |
| Довжина 3 упаковки |
40 см |
| Вага 3 упаковки |
17,935 кг |
