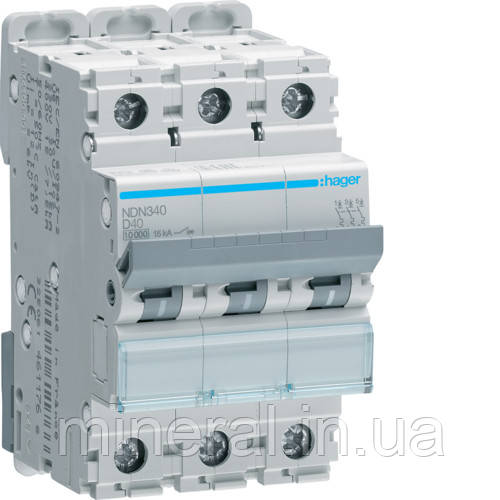

Автоматичний вимикач 3P 10kA D-40A 3M, Hager, (NDN340)
Опис
Характеристики
Інформація для замовлення
Ви не знайшли в каталозі товар, який Вам потрібний? Зверніться до нас! Проконсультуємо, порахуємо, зробимо товар за найвигіднішою ціною!
Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Наберіть нас або напишіть нам: 063-761-75-61 (Viber) / 097-488-53-28 (Viber) / 631688673@ukr.net
Автоматичний вимикач 3P 10kA D-40A 3M, Hager, (NDN340)
Автоматичні вимикачі Hager з номінальною вимикальною здатністю 10 кА — це найширший асортимент класичних європейських приладів. Ці вироби знайшли широке застосування в системах енергорозподілу та захисту в житловому та громадянському будівництві. Прилади Hager є важливою елементною базою у разі серійного виробництва щитового обладнання для промислового використання в межах систем промислової автоматизації, вентиляційного обладнання, систем забезпечення безперебійного живлення, систем промислового електрообогрівання тощо.
Компанія Hager - один з найбільших європейських виробників електронастановних виробів. Центральний офіс знаходиться в Німеччині, а завод, що виробляє модульну апаратуру, - у Франції. Сучасні німецькі інженерні рішення у поєднанні з французькою якістю виробництва відмітна особливість техніки Хагер. Купуючи продукцію цієї фірми, ви купуєте справжню європейську якість, оскільки усі вироби Хагер робляться безпосередньо в Європі.
> Гарантована відповідність продуктовим стандартам
> Сертифікація незалежними організаціями.
Переваги автоматичного вимикача Hager
До переваг цього вимикача належить таке:
- Надійний монтаж автомата на дин-рейку за допомогою металевих кліпсів;
- Фіксація кліпси для дин-рейки у відкритому положенні та монтаж на рейці одним натисканням пальця;
- Діелектрична шторка клеми для захисту від зайвих підключень;
- З'єднання автоматів за допомогою гребінчастих (pin) та вільчастих (fork) шин.
- Унікальний захист від хибного підключення провідників до апарату за допомогою діелектричної захисної шторки
- Можливість пломбування приладів
- Високий рівень захисту від випадкового дотику за рахунок ізоляції струмопровідних елементів приладу
- Можливість підключення додаткових пристроїв
- Pull-up – клеми забезпечують додатковий захист під час підключення. Гвинт завжди залишається на одному рівні, фіксувати провід можна за допомогою викрутки із ізольованим жалом
- Універсальна можливість електричного з'єднання за допомогою гребінчастих та вилчастих фазних шин
- Спеціальна конструкція кріплення автоматів – збільшений хід кріпильного фіксатора, що дозволяє швидко та просто зробити демонтаж приладу з групи вимикачів (для серій MCN/MCS та MBN/MBS)
Технічні характеристики
| Кількість захищених полюсів: | 3 |
| Кількість полюсів: | 3 P |
| Тип полюса: | 3 P |
| Тип монтажу: | DIN-рейка |
| Крива: | D |
Функції
| Паралельно перемикання нейтралі: | ні |
Основні електричні характеристики
| Номінальна вимикаюча здатність току короткого замикання: | 10 kA |
| Номінальна робоча напруга змінного струму: | 400 V |
| Тип напруги живлення: | AC |
Напруга
| Номінальна напруга ізоляції: | 500 V |
| Стійкість по відношенню до номінальної імпульсної напруги: | 6000 V |
Електричний струм
| Номінальний струм: | 40 A |
| Номінальна відключаюча здатність згідно з EN 60898: | 7,5 kA |
| min/max діапазон спрацювання термічного розчеплювача при АC: | 1,13 / 1,45 In |
| Поріг електромагнітного розчеплювача змінного струму мін./макс.: | 10 / 14,4 In |
| min/max діапазон спрацювання електромагнітного розчеплювача при DC: | 15 / 30 In |
| min/max діапазон спрацювання термічного розчеплювача при DC: | 1,13 / 1,45 In |
| Номінальний струм при -20°C згідно IEC 60947: | 61,45 A |
| Номінальний струм при 65°C згідно IEC 60947: | 36,33 A |
| Номінальний струм при 70°C згідно IEC 60947: | 34,85 A |
| Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: | 15 kA |
| Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: | 7,5 kA |
| Значення струму короткого замикання 230 В 50 Гц: | 10 kA |
| Значення струму короткого замикання 400 В 50 Гц: | 10 kA |
| Відключаюча здатність для 230В (EN 60947-2): | 30 kA |
| Відключаюча здатність для 240В (EN 60947-2): | 30 kA |
| Максимальна відключаюча здатність Icu для 400В (EN 60947-2): | 15 kA |
| Відключаюча здатність для 415В (EN 60947-2): | 15 kA |
Електричний струм / температура
| Номінальний струм при -15°C: | 56,16 A |
| Номінальний струм 30 ° C: | 40 A |
| Номінальний струм при 35°C: | 39,89 A |
| Номінальний струм 40 ° C: | 39,79 A |
| Номінальний струм 45 ° C: | 39,68 A |
| Номінальний струм 50 ° C: | 39,57 A |
| Номінальний струм 55 ° C: | 39,46 A |
| Номінальний струм 60 ° C: | 39,36 A |
| Номінальний струм 65 ° C: | 39,25 A |
| Номінальний струм 70 ° C: | 39,14 A |
Коефіцієнт корекції струму
| Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: | 1 |
| Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: | 0,95 |
| Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: | 0,9 |
| Корегуючий коефіціент при розташуванні поруч 6 пристроїв: | 0,85 |
| Корегуючий коефіціент магнітного розчеплювача при 100 Гц: | 1,1 |
| Корегуючий коефіціент магнітного розчеплювача при 200 Гц: | 1,2 |
| Корегуючий коефіціент магнітного розчеплювача при 400 Гц: | 1,5 |
| Корегуючий коефіціент магнітного розчеплювача при 60 Гц: | 1,1 |
Потужність
| Максимальна втрата потужності на полюс відповідно до стандарту виробу: | 7,5 W |
| Загальна розсіювана потужність під номінальним струмом: | 10,1 W |
| Розсіювана потужність з розрахунку на кожний полюс: | 3,48 W |
Витривалість
| Електрична тривкість кількості циклів: | 4000 |
| Кількість механічних процесів: | 20000 |
Розміри
| Глибина встановленого виробу: | 70 mm |
| Висота встановленого виробу: | 83 mm |
| Ширина встановленого виробу: | 52,5 mm |
Монтаж
| Момент затяжки: | 2,8 Нм |
| Тип верхньої клеми для модульних пристроїв: | Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic |
| Нижнє підключення для модульних пристроїв: | так |
| Підходить для вбудованого монтажу: | так |
Підключення
| Нижнє гвинтове з'єднання з гнучким провідником: | 1 / 25 mm² |
| Секція виходу гвинта при нерухомому дроті: | 1 / 35 mm² |
| Поперений розріз під'єднання при нерухомому проводі,: | 1 / 35 mm² |
| Верхнє гвинтове з'єднання з гнучким провідником: | 1 / 25 mm² |
Обладнання
| Можливість приєднання додаткового обладнання: | так |
Стандарти
| Стандартний текст: | EN 60898-1, IEC 60947-2 |
| Європейська директива WEEE: | пов'язаний |
Безпека
| Захисне виконання ІР: | IP20 |
Умови використовування
| Робоча температура: | -25…70 °C |
| Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: | 2 |
| Висота: | 2000 m |
| Температура зберігання / транспортування: | -25…80 °C |
Температура
| Температура калібрування: | 50 °C |
22 виробничих майданчики в Європі
Найбільші заводи розташовані у Німеччині та у Франції, виробничі майданчики обладнані повчальними стендами, на виробництві регулярно зустрічають делегації з різних країн світу!
Умови оплати та доставки
Оптовим покупцям передбачено систему знижок!
| Основні | |
|---|---|
| Виробник | Hager |
| Країна виробник | Франція |
| Комутаційна зносостійкість | 4000 циклів |
| Максимальна робоча температура | 70 град. |
| Максимальний перетин дроту | 35 кв. мм |
| Матеріал корпусу | Метал, Пластик |
| Механічна зносостійкість | 20014 циклів |
| Мінімальна робоча температура | -25 град. |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Часострумові характеристики | D |
| Кількість модулів | 3 шт. |
| Кількість полюсів | 3 шт. |
| Нейтраль | Ні |
| Номінальна вимикаюча здатність (Icn) | 10000 А |
| Номінальний струм | 40 А |
| Умови використання | АС |
| Частота струму | 50 Гц |
| Габаритні розміри | |
| Висота | 83 мм |
| Довжина | 70 мм |
| Ширина | 52.5 мм |
| Користувальницькі характеристики | |
| 631688673@ukr.net | |
| Артикул виробника | NDN340 |
| Додаткові умови | Оптовим покупцям передбачена система знижок! |
| Стандарти | EN 60898-1, IEC 60947-3 |
| Телефон (Vodafone) | (Viber), +380 (50) 010-36-92 |
| Телефон (lifecell) | (Viber), +380 (63) 761-75-61 |
| Телефон (Київстар) | (Viber), +380 (97) 488-53-28 |
