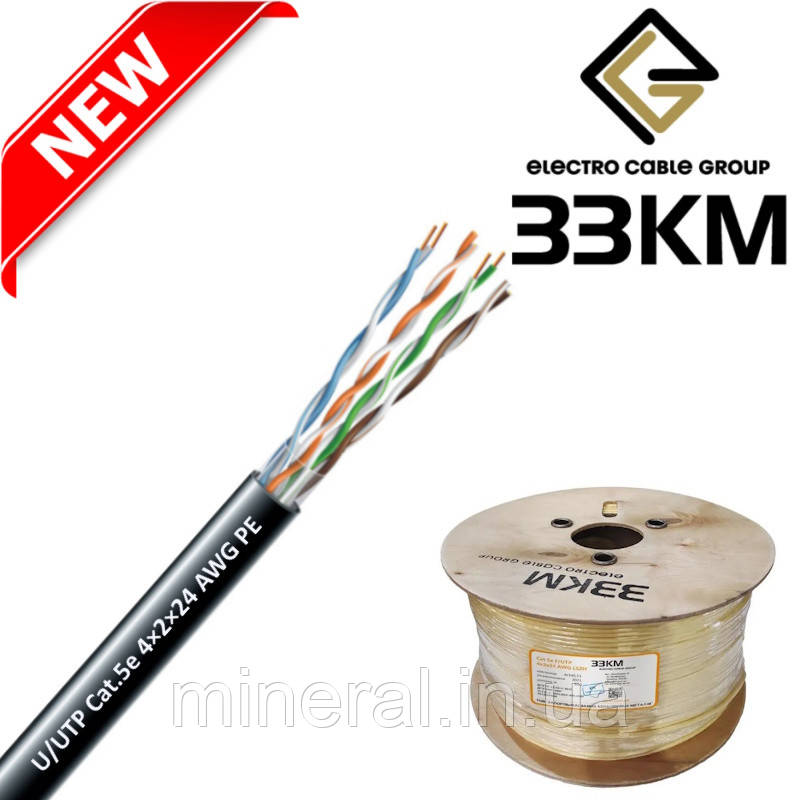

Кабель витая пара UTP Cat.5e 4×2×24 (0.51) AWG PE для зовнішнього прокладання (бухти 305 м), ЗЗЦМ
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Наберіть нас або напишіть нам: 063-761-75-61 (Viber), 097-488-53-28 (Viber), 631688673@ukr.net
Віта пара (Lan-кабель)— один із компонентів сучасних структурованих кабельних систем. Використовується в телекомунікаціях і в комп'ютерних мережах в якості фізичного середовища передачі сигналу в багатьох технологіях, таких як Ethernet, Arcnet, Token ring, USB. В даний час, завдяки своїй дешевизні та легкості монтажу, є найпоширенішим рішенням для побудови провідних (кабельних) локальних мереж.
Lan-кабель вид кабелю зв'язку. Є однією або кількома парами ізольованих провідників, скручених між собою (з невеликим числом витків на одиницю довжини), покритих пластиковою оболонкою.
Купуючи кабельно-провідникову продукцію "Запорізького заводу кольорових металів" у нас, Ви можете бути впевненими у її якості, оскільки ми надамо Вам усі необхідні сертифікати та додаткову документацію на цей продукт.
Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:
- марки Cat. 5e U/UTP 4x2x24AWG призначений для структурованих кабельних мереж при поодинокому прокладанні в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц;
- марки Cat. 5e U/UTP 4x2x24AWG LSZH призначений для структурованих кабельних мереж при поодинокому прокладанні та прокладанні в пучках в середині будівель, споруд, апаратури при експлуатації на частотах до 100 МГц в умовах де потрібне нізьке димовиділення;
- марки Cat. 5e U/UTP 4x2x24AWG PE призначений для структурованих кабельних мереж при зовнішньому прокладанні по стінам будівель, споруд, в шахтах та колекторах при експлуатації на частотах до 100 МГц.
- PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
- LSZH – безгалогеннний компаунд RAL 2003 помаранчевий, 70 °C
- PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C
Температура експлуатації кабелю: | |
• при стаціонарній (нерухомій) прокладці | від -20º С до +60º С |
• при прокладці, монтажі та експлуатаційних вигинах | від 0º С до + 50º С |
Мінімальний радіус вигину: | |
• при стаціонарній (нерухомій) прокладці | 4 діаметри кабелю |
• при прокладці, монтажі та експлуатаційних вигинах | 8 діаметрів кабелю |
Розтягуюче зусилля | макс. 85 Н |
Опір провідника | макс. 95 Ω/км |
Омічна асиметрія жил у парі | макс. 2% |
Опір ізоляції | мін. 5000 MΩ х м |
Робоча ємність | макс. 56 пФ/м |
Ємнісна асиметрія пар по відношенню до землі | макс. 1600 пФ/км |
Номінальна швидкість поширення сигналу | 67-69% |
Затримка поширення сигналу | макс. 537 нс/100 м |
Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв | 1000 В |
Робоча напруга (постійний струм) | макс. 72 В |
- Струмопровідна жила: мідний м’який дріт 24 AWG
- Ізоляція: поліетилен HDPE, маркування ізоляції колірне
- Зовнішня оболонка:
ТУ У 27.3-36911851-025:2020
ДСТУ IEC 61156-5
ISO/IEC 11801-1, IEC 61156-5
EN 50288-5-1
ANSI EIA/TIA 568.2-D
Frequency [MHz] | Attenuation [dB/100 m] | NEXT [dB] | PS-NEXT [dB] | ACR [dB/100 m] |
PS-ACR [dB/100 m] |
ACR-F [dB/100 m] |
PS-ACR-F [dB/100 m] |
RL [dB] |
max. | min. | min. | min. | min. | min. | min. | min. | |
1 | 2,1 | 65,3 | 62,3 | 63,2 | 60,2 | 64 | 61 | 20 |
4 | 4,1 | 56,3 | 53,3 | 52,2 | 49,2 | 52 | 49 | 23 |
10 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 | 44 | 41 | 25 |
16 | 8,3 | 47,2 | 44,2 | 39 | 36 | 39,9 | 36,9 | 25 |
20 | 9,3 | 45,8 | 42,8 | 36,5 | 33,5 | 38 | 35 | 25 |
31.25 | 11,7 | 42,9 | 39,9 | 31,1 | 28,1 | 34,1 | 31,1 | 23,6 |
62.50 | 17 | 38,4 | 35,4 | 21,4 | 18,4 | 28,1 | 25,1 | 21,5 |
100 | 22 | 35,3 | 32,3 | 13,3 | 10,3 | 24 | 21 | 20,1 |
- Attenuation [dB, 100 m]: загасання, втрати що вносяться. Характеризує величину втрати потужності сигналу при передачі і обчислюється як відношення потужності отриманого на кінці лінії сигналу до потужності сигналу, поданого в лінію.
- NEXT [dB]: перехідне загасання на ближньому кінці (near-end crosstalk). Різниця між рівнем по потужності (напругою) сигналу на ближньому кінці впливаючої пари і рівнем перешкоди на ближньому кінці підданої впливу пари кабелю.
- PS-NEXT [dB]: перехідне загасання сумарної потужності впливу на ближньому кінці (power sum near-end crosstalk). Перехідне загасання на ближньому кінці сумарної потужності впливу всіх впливаючих пар кабелю на піддану впливу пару.
- ACR [dB, 100 m]: захищеність (аttenuation сrosstalk ratio). Перевищення сигналу над рівнем власних шумів при двобічній передачі сигналів. Іншими словами це співвідношення, виражене в дБ для конкретної пари, між рівнем корисного сигналу і рівнем перехресної наводки від іншої пари на приймальному кінці.
- PS ACR [dB, 100 m]: сумарна захищеність (Power sum Attenuation to Crosstalk Ratio). Співвідношення, виражене в дБ для конкретної пари, між рівнем корисного сигналу і пе рехресною наводкою від решти трьох пар на приймальному кінці.
- ACR-F [dB, 100 m]: захищеність на дальньому кінчці (equal level far-end crosstalk). Різниця між рівнем по потужності (напрузі) сигналу на дальньому кінці впливаючої пари і рівнем перешкоди на дальньому кінці підданої впливу пари кабелю.
- PS ACR-F [dB, 100 m]: захищеність від сумарної потужності впливу на дальньому кінці (power sum equal level far-end crosstalk). Захищеність на дальньому кінці від сумарної по тужності впливу всіх впливаючих пар кабелю на піддану впливу пару.
- RL [dB]: втрати на відбиття (Return Loss). Характеризує зміну хвильового опору в лінії. Чисельно показує (в дБ) відношення амплітуди падаючої хвилі до відбитої.
Основні | |
---|---|
Виробник | Запорізький завод кольорових металів |
Країна виробник | Україна |
Гарантійний термін | 60 міс |
Длина в упаковке | 305 м |
Конструкція кабелю | Гнучка |
Призначення | Для комп'ютерних мереж |
Застосування | Для зовнішніх робіт |
Термін служби | 30 років |
Тип кабеля | Кручена пара |
Тип монтажу | Зовнішній |
Упаковка | Котушка |
Електричні характеристики | |
Випробувальна напруга | 1 кВ |
Номінальна робоча напруга | 72 В |
Постійна поширення | 69 % |
Робоча ємність, не більше | 56 пФ/м |
Розтягуюче зусилля | 85 Н |
Конструктивні особливості | |
Категорія витої пари | САТ5е |
Кількість жил | 8 |
Кількість пар | 4 |
Матеріал ізоляції | Вініл |
Материал оболочки | Вініл |
Матеріал центральної жили | Мідь |
Наявність жил харчування | Ні |
Наявність троса | Ні |
Наявність екрану | Ні |
Площа перетину | 0.51 кв. мм |
Тип витої пари | UTP |
Тип зовнішньої оболонки | Вологостійка |
Колір оболонки | Чорний |
Механічні характеристики | |
Максимальна робоча температура | 60 град. |
Мінімальна робоча температура | -20 град. |
Користувацькі характеристики | |
631688673@ukr.net | |
Артикул виробника | 7091003 |
Додаткові умови | Оптовим покупцям передбачена система знижок! |
Телефон (Vodafone) | +380 (50) 010-36-92, (Viber) |
Телефон (lifecell) | +380 (63) 761-75-61, (Viber) |
Телефон (Київстар) | +380 (97) 488-53-28, (Viber), (Telegram) |
- Ціна: від 13,20 ₴/м
